东莞市宝威模具科技有限公司位于东莞市横沥镇三江工业区,是一家从事产品设计、模具制作、塑胶制品生产，塑胶电子产品加工制造一体的科技公司。贵司总投资200万元，占地面积为4000平方，建筑面积7838.04平方，项目主要从事塑胶制品的加工生产，年加工生产塑胶制品340吨。原材料主要有：PP塑胶新粒240.5吨，PC塑胶新粒100.5吨，色母10吨，油性油漆4吨，UV油漆3吨，水性油漆6吨，天那水（喷漆工序）1吨，油性油墨0.1吨，水性油墨0.3吨，天那水（移印工序）0.1吨，模具20吨，铝条4.8吨。主要的生产设备有：干燥机22台，注塑机30台，拌料机3台，碎料机4台，移印机5台，自动喷涂线4条，除尘柜4个，水帘柜6个，喷漆40把，电烤炉5个，UV固化炉2个，电控箱8个，真空镀膜机2台，装配流水线3条，恒温恒湿实验箱1台，电子称8台，高度规4台，影像测量仪3台，显微镜5台等等
该公司厂房有6条喷漆水帘柜生产线，每台水帘柜原来各安装了1台送风机和1台抽风机，水帘柜喷漆主要使用普通PE树脂油漆，会产生苯、甲苯、二甲苯、VOC、醇、丙酮、多聚甲醛等有害有机气体。另外还有移印机也产生苯、甲苯、二甲苯等废气。这些废气没有经过处理，直接排放，不仅严重侵害操作人员的身体健康，而且对周围居民的生活环境造成一定的影响。因此，必须对生产工序中产生的有机废气污染物予以处理，达标后方可排放。
该公司领导在实施生产建设的同时,十分重视对环境的保护，同时也为了严格贯彻执行国家的有关环境保护法规，执行有关的环保制度，保护生态环境，造福子孙后代，特委托我司对该喷涂废气处理系统提供设计方案
。

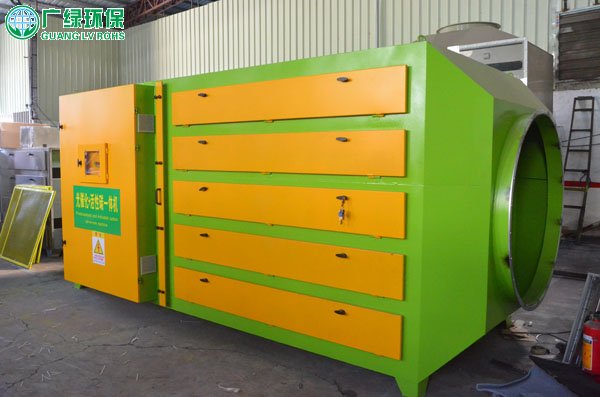

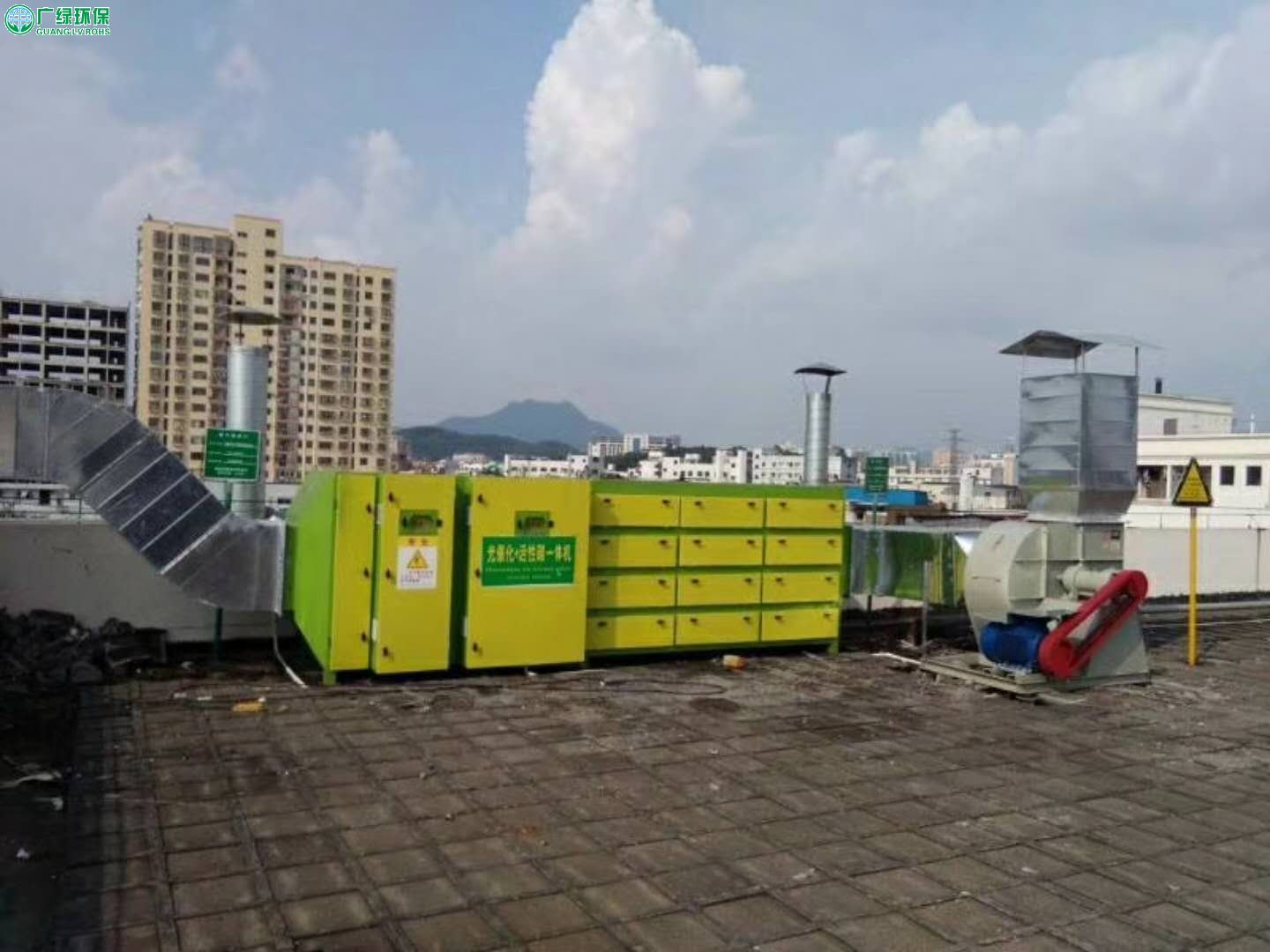

我公司根据多年设计经验，同时参考国内外先进的同类废气处理经验，对贵司喷涂和移印废气特提出如下处理方案，以供选择。设计采用喷淋净化塔+初效过滤器+UV光解净化器+活性炭吸附塔治理方案。共做1套系统处理，把6条喷漆生产线共6台水帘柜产生的废气和移印机产生的废气合并做1套系统处理，考虑到6台水帘柜同时只开启3台，每台抽风机风量约12000-19000m3/h，考虑阻力损失，每台抽风机风量按12000m3/h设计，最多同时开启3台水帘柜，合计风量为36000m3/h，另外还有移印车间产生废气约6000m3/h，也汇合一起处理。则最大处理风量设计为42000m3/h。先经过独立的喷淋塔+初效过滤器处理，然后再通过UV光解净化器和活性炭吸附塔处理，最后通过风机抽送达标排放。水帘柜喷漆废气执行《家具制造行业挥发性有机化合物排放标准》(DB44814-2010)中第II时段最高允许排放要求。移印废气执行《印刷行业挥发性有机化合物（DB44/815-2010》柔性版印刷第II时段最高允许排放要求。
设计依据
1、贵公司提供的有关资料
2、《中华人民共和国环境保护法》
3、《机械设备安装工程施工及验收规范》（TJ231-87）
4、《工业管道工程施工及验收规范》（GBJ235-82）
5、通风与空调工程施工及验收规范》（GBJ243-82）
6、建筑安装工程质量检验评定标准》（通用机械设备安装工程）（TJ305—75）
7、《低压、配电装置及线路设计规范》（GBJ54-83）
8、《通用用电设备配电规范》（GBJ50055-93）
9、《三废处理工程技术手册》（废气卷）
10、 广东省地方标准《大气污染物排放限制》（DB44/27-2001）。
11、《家具制造行业挥发性有机化合物排放标准》(DB44814-2010)
12、《印刷行业挥发性有机化合物（DB44/815-2010》
1.严格执行国家有关环境保护的各项规定，确保排放指标达到国家及地方有关排放标准。
2.采用先进、合理、成熟的处理工艺。
3.工艺设计与设备选型能在运行的过程中有较大的调节余地。
4.操作管理方便，节省动力消耗和运行费用。
1、工艺流程的选择和设计；
2、非标设备的制造、安装与标准设备的选型；
3、工程设备的运输、安装、调试及操作人员的培训；
4、管网、电器、自控的设计与安装；
5、我方只负责由电控箱至风机、水泵的电源（甲方须提供电源至电控箱内）；
6、我方所安装、设计的设备及管道从楼顶喷漆生产线排风口至风机排放口线路；
一、水帘柜喷漆废气处理后达到《家具制造行业挥发性有机化合物排放标准》(DB44814-2010)中第二时段最高允许排放浓度排放要求。则下表：
| 污染物指标 | 苯 | 甲苯和二甲苯合计 | 总VOCs |
| 排放浓度 | 1 mg/m3 | 20mg/m3 | 30 mg/m3 |
| 排放速率 | 0.4kg/h | 1.0kg/h | 2.9kg/h |
二、移印废气处理后达到中国地方标准《印刷行业挥发性有机化合物（DB44/815-2010》柔性版印刷第II时段最高允许排放浓度标准要求。则下表：
| 污染物指标 | 苯 | 甲苯与二甲苯合计 | 总VOCs |
| 排放浓度mg/m3 | 1 | 15 | 80 |
