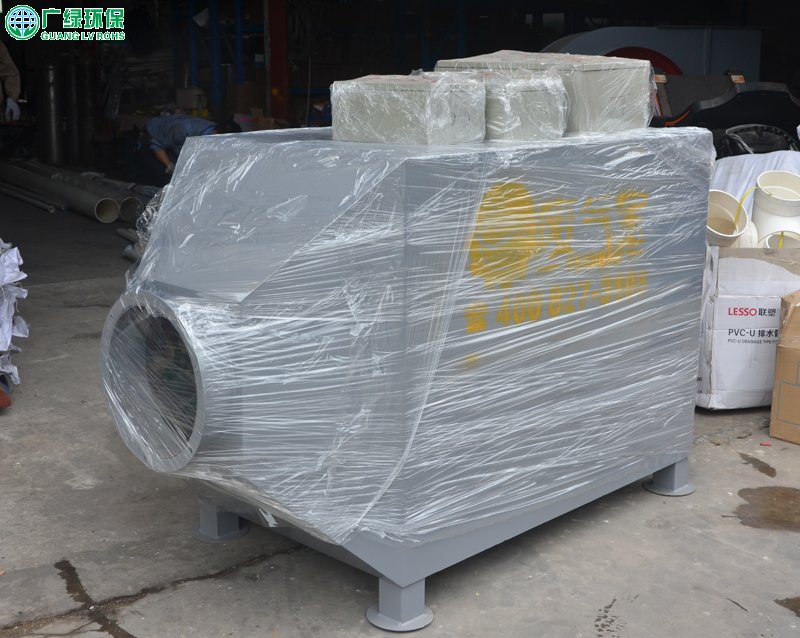

车间废气废气活性炭吸附塔 废气吸附装置吸附过程：由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，此现象称为吸附。利用固体表面的吸附能力，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。
废气经空气过滤器除去微小悬浮颗粒后，进入吸附罐顶部，经过罐内活性炭吸附后，除去有害成分，符合排放标准的净化气体，经风机排出室外。
车间废气活性炭吸附塔 废气吸附装置脱附再生过程：活性炭使用一段时间吸附了一定量的溶剂后可脱附再生。再生时用蒸汽自塔底喷入，把活性炭中吸附的溶剂蒸出，再经过冷凝器冷凝成液体，进入分离筒，分离回收有机溶剂，残液进曝气筒，经曝气后排出。
