（一）、设计原则

1、严格执行国家有关环境保护的各项规定，确保各项出水指标达到国家及地区有关污染物排放标准。
2、采用目前国内成熟、实用的处理工艺，稳定可靠地达到治理目标。
3、在上述要求前提下，做到工程费用低、能耗低及资源回收利用等目的。

（二）、设计依据：

1.     《中华人民共和国环境保护法》
2.     《广东省建设项目环境保护管理条例》
3.     《喷漆制造行业挥发性有机化合物排放标准》（DB 44/814-2010）

（三）、设计范围：

本方案设计范围从厂方废气排放管道直接接入，其中包括：本处理设施的废气治理设备、工艺设计、管道布置、电器设备以及相关的设备等。

（四）、设计目标：

设计要求：本方案有机废气净化处理后，达到喷漆制造行业挥发性有机化合物排放标准《DB 44/814-2010》

污染物名称	笨	甲苯与二甲苯	总VOCs
排放标准	≤1mg/m³	≤20 mg/m³	≤30 mg/m³
排放速率	≤0.4kg/h	≤1.0kg/h	≤2.9kg/h

三、设计内容、规模及要求：

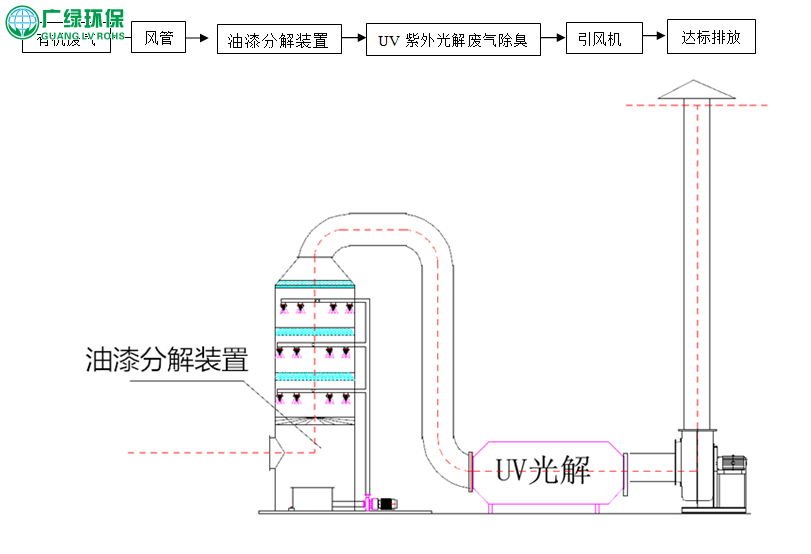

处理工艺为：

采用油漆分解装置进行预处理，接着进入UV紫外光解废气除臭净化器进行净化处理达标后高空排放。

1) 有机废气处理工艺介绍

1) 油漆分解装置

废气先由车间收集系统进入油漆分解装置去除废气中颗粒物，以免堵塞有机废气净化装置，再进入有机废气净化装置。在有机废气净化装置的净化工艺流程后，废气得到净化，排出的废气量可达标排放。

油漆分解装置，是我公司针对油漆雾等粘性粉尘进行预处理的一种净化设备，它具有除尘效率高，不堵塞，阻力小、水雾去除率高等特点，除尘效率≥85%，水雾去除率≥90%。

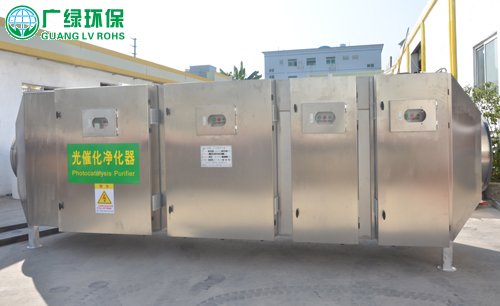

2) UV紫外光解废气除臭净化器介绍

a、UV紫外线光解区：

1. 利用特制的高能高臭氧UV紫外线光束照射恶臭气体，改变恶臭气体的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。

2. 利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。UV+O2→O-+O*（活性氧）O+O2→O3（臭氧），众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。

3. 恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

4. 利用高能UV光束裂解恶臭气体中细菌的分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。

b、产品性能综述

1. 高能除恶臭：能高效去除挥发性有机物（VOC）、无机物醇类等主要污染物，以及各种恶臭味，脱臭效率可达80%以上，脱臭效果大大超过国家1993年颁布的恶臭污染物排放标准（GB14554-93）。

2. 无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设置进行脱臭分解净化，无需添加任何物质参与化学反应。

3. 适应性强：可适应高浓度，大气量，不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行稳定可靠，

4. 运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，（每处理1000m³/h，仅耗电约0.1度电能），设备风阻极低＜30pa，可节约大量排风动力能耗。

5.设置占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件，设备占地面积＜1㎡/处理1000m³/h风量）

6.优质进口材料制造：防火、防腐蚀性能高，性能稳定，使用寿命长。

7.环保高科技专利产品：采用国际上最先进技术理念，通过专家及我公司工程技术人员长期反复的试验，开发研制的，具有完全自主知识产权的高科技环保净化产品，可彻底分解恶臭气体中有毒有害物质，并能达到完美的脱臭效果，经分解后的恶臭气体，可完全达到无害化排放，绝不产品二次污染，同时达到高效消毒杀菌的作用。

c、喷漆废气污染物特点分析

UV紫外光解废气除臭净化器反应化学反应方程式

苯系物反应：C₆H₆+5O^--+5O₂→6CO₂+3H₂O

甲苯反应：C₇H₈+6 O^-+6O₂→7CO₂+4H₂O

二甲苯反应：C₆H4(CH3)₂+7 O^--+7O₂→8CO₂+5H₂O

序号	名称	分子式	分子量	气味特征	主要化学键	氧化分解反应最终产物
1	苯	C₆H₆	78	常温下为一种无色、有甜味的透明液体，并具有强烈的芳香气味	C=C、C-H	H₂O、CO₂
2	甲苯	C7H8	92	常温下为清澈的无色液体，具有类似苯的芳香气味。	C=C、C-H、 C-C	H₂O、CO₂
3	二甲苯	C6H4(CH3)2	106	常温下为无色液体，具有类似苯的芳香气味。	C=C、C-H、 C-C	H₂O、CO₂

f、功能特点：

具有一次性净化效率高，能同时净化多种污染物。
防火性能采用开关,电源,电路三重自动保护。
设备体积小，结构紧凑，工艺成熟。
设备投资少，运行成本低。
安全稳定，维护方便，使用寿命长。
净化效率高，无二次污染。

一、 有机废气治理设备及设计参数

1、油漆分解装置
2、UV紫外光解废气除臭净化器
3、循环水泵
4、引风机
5、电控系统

二、 基础设计

1、本方案设计设备放置在地面平台上，基础平台承受设备的重量；
2、设施布局尽可能紧凑，尽量少占有地方。

三、 电气设计

⑴本处理系统电源为380V三相四线制
⑵本处理系统电气设计由总电源控制箱输入端起。
⑶各支线用铜芯聚氯乙烯绝缘电缆穿钢管敷设。
⑷所有水泵及风机电机为直接起动。

七、工程预算

序号	名称及规格	数量	单价（元）	总价（元）
1	油漆分解装置	1台
2	UV紫外光解解净化器	1台
3	引风机	1台
4	电气控制箱	1台
5	管道及附件	1项
6	安装费	1项
7	运输费、安装费、吊卸费	1项
8	工程总投资合计：（不含税金）
