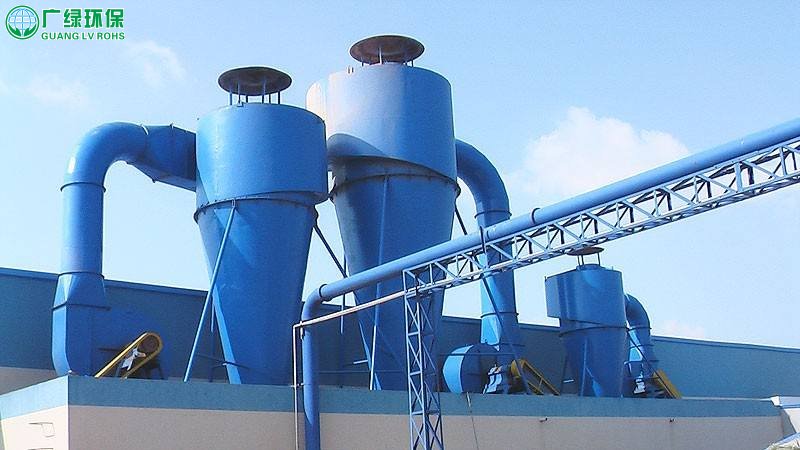

       粉尘处理设备旋风除尘器是带有双极引射器的直流式旋风除尘器。它由主筒体和小旋风器组成。烟气进入后，在导向叶片作用下使垂直上升的烟气变为旋转上升的气流而进入主筒体。

小旋风器与主筒体相接处为一纵向狭长条缝，使被甩到主筒体筒壁附近的烟尘连同部分烟气进入小旋风器。烟尘在小旋风芯管出口处及整个除尘器出口处装设双极引射器。

第一季用较高压的鼓风作为工作流体，引射经过小旋风器的烟尘，引射器有增压作用，减少了烟气经过小旋风器的阻力，增加了进入小旋风器尘烟气量，提高了除尘器的整体效益。

第二季工作流体是第一级引射器喷出的混合气体引射经过主筒体的烟气，引起增压作用，减小了除尘器的阻力。XZY型旋风除尘器的主要特点是阻力小，用鼓风机引射便能客服阻力，但引射能量损失大，能量利用率低。XZY型旋风除尘器除尘效率高达80%，压降约2~3mmH2O。这类除尘器适用于1t/h以下的立式自然引风锅炉的烟气除尘，其产品规格、性能、型号如下表：

型号	GL-0.05	GL-0.1	GL-0.2	GL-0.4	GL-0.5	GL-1.0
配用锅炉，t/h	≤0.05	0.05~0.1	0.1~0.2	0.4~0.2
处理风量，m/t	≤188	189~375	376~750	751~1500	1505~1875	1876~3750
进口流速，m/s	≤0.93	2.06~4.09	2.09~4.18	2.13~4.33	3.32~4.14	2.49~4.98
高度H，m	856	1179	1660	2345	2627	3704
进出口管直径Ф1，mm	133	184	256	356	406	524
钢材用量，kg/台	16	33	65	183	288	513
配用鼓风机型号	T6-33-12型	T6-33-72型	G6-30-12型№.2.8	4-72№.3.2A	4-72№.3.2A	4-72№.3.6A
除尘效率（热负荷100%），%	80	80	80	80	80	80
分割粒径dc50（热负荷100%），μm	2~3	2~3	2~3	2~3	2~3	2~3
折算压降（热）mmH2O	13.4	13.4	13.4	13.45
