　　一、设备概述
　　本方案为山西省阳泉市青山铝矾土矿业有限公司，壹台回转窑设备配套壹套除尘器，设计方案用于捕集和处理回转窑窑尾生产过程产生的粉尘，使其达到国家环保要求。

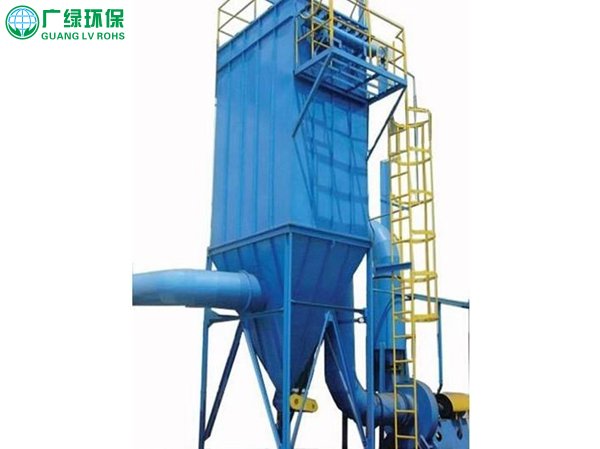

　　二、设备组成：  喷雾冷却塔、管道、气箱脉冲布袋除尘器、引风机、电控系统等组成。

　　三、设备组成：
　　1、喷雾冷却塔结构与原理
　　高温烟气由冷却塔上部进入，烟气在灰斗侧部排出。经过上锥体部分时风速由20m/s降低至2.0m/s（最大值），通过高压喷枪向高温烟气喷入适当的高速极微细水滴，使高温烟气瞬间降温同时与烟气中粉尘颗粒发生非弹性碰撞，使尘粒能聚集长大而尘降下来，达到除尘目的，塔体中上部设有清洗喷嘴做为冲洗塔体积垢用。喷雾装置设计为顺喷，即冷却水雾流向与气流相同，塔内断面气流速度在2.0m/s以下。若气流速度增大则从须增大塔体的有效高度，以便气在塔内有足够的停留时间（停留时间一般5~8s），使其水雾容易达到充分蒸发的目的，喷枪喷入的雾滴直径要求很细（雾滴的粒径越少，干燥的时间也就越短），使其雾滴在与高温气体接触的很短时间内，吸收烟气量热后，全部汽化。

　　冷却塔内径，为了确保雾滴在塔内有较充分的蒸发时间，冷却塔有效高度取11米，塔体材质采用碳钢材质，厚度6mm.塔内设有冷却和除尘有关键设备--喷枪和喷嘴。在冷却塔扩径处设喷枪做为降温及除尘用，雾化效果60-80微米。喷枪的水气都采用进口的模拟量自控阀门，根据进出口的温度检测数据，自动调节水量和气量，保证出口烟气温度在130±20℃范围内的同时，下灰口回收的烟灰干燥，不结块。

　　设计特点要求
　　（1、喷雾装置设计为顺喷，即冷却水雾流向和气流相同。
　　（2、塔速：冷却塔内断面气流速度应在2.0m/s以下。
　　（3、烟气在塔内停留的时间，停留时间应为5~8s.
　　（4、喷嘴雾化水雾滴直径和压缩空气气压：气压应为0.5~0.8MPa,雾滴 直径应在20~80μm范围内。
　　（5、冷却塔直径和喷雾锥直径的关系：设计冷却塔直径时要留有余量，要大于喷雾锥的最大直径，高温烟气和高含水率的雾滴相遇并流水份快速蒸发，热烟气可以调节雾距形状和雾滴分布，迫使雾滴在到达塔壁前变成重直运动，以防半干物料粘壁。
