一、项目概况与设计依据

1.0 项目概况
贵司需采购1台7000风量水膜除尘器。

2.0设计依据
1、根据《中华人民共和国环境保护法》；
2、根据《大气污染物综合排放标准》GB16297-1996；
3、《广东省大气污染物排放限值》（DB44/27-2001）；
4、根据《车间空气中有害物质的最高容许浓度》TJ36-79；
5、厂方提供的建设项目环境影响评价报告表和相关资料；
6、我公司对同类粉尘的处理经验；

二、工程设计原则、设计范围和设计目标

1.0 工程设计原则
符合国家环境保护法有关标准规定；
采用成熟可靠、技术先进的工艺，在保证粉尘排放达标的前提下；尽可能减少投资，降低成本；
外购设备选用国内知名品牌的优良产品；
非标设备应符合国家或行业相关规范、并保证性能稳定、外表美观；
设备应采用必要的防腐措施，延长使用寿命；

2.0工程设计范围
2.0.1工艺流程的选择和设计；
2.0.2特制设备的制造、安装与标准设备的选型；
2.0.3工程设备的运输、安装、调试、验收及操作人员的培训；
2.0.4管网、电器、自控的设计与安装；
2.0.5 我方只负责由电控箱至风机的电源（甲方须提供电源至电控箱内）；

3.0工程设计目标
3.0.1治理系统持续稳定运行，操作简便，设备完好率高，故障率低；
3.0.2整体设计优化、合理、简洁、美观；
3.0.3能耗低、物耗少；运行费用少，管理成本低，劳动强度低，操作环境好；

三、粉尘排风量

根据贵司提供参数可得，设计水膜除尘器系统处理。处理风量为7000m3/h。

四、设计标准

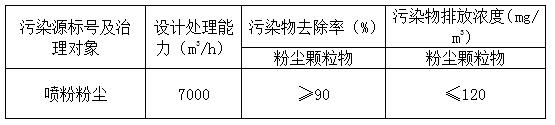

表5.1：粉尘吸尘系统治理工程目标表

五、水膜喷淋除尘器除尘原理

水膜除尘器原理是通过离心风机的吸力把含尘气体吸入设备，其内的冲击水浴会把一部分灰尘吸附在水中。经均布喷淋分流后，含尘气体从下往上流动，而高压喷头则由上向下喷洒水雾，捕集剩余部分的尘粒。尘水经离心或过滤脱离，因重力经塔壁流入循环池，净化气体从上部出风口排出。废水在循环池中经沉淀处理后循环使用，沉渣定期清捞、外运。而达到除尘的目的。

六、水膜喷淋除尘器结构组成

主要由主筒体、进风管、喷淋层、填料层、除雾层、水泵、循环水槽、检修口（观察窗）等组成。塔体有A3钢板、不锈钢、玻璃钢、PP等材质。从投资成本和使用效果考虑采用A3钢板材质。

七、水膜喷淋除尘器适用范围

主要适用于：五金、建材、陶瓷、电子、化工、铸造、铝制品、治金、机械加工、有色金属等各工业领域的粉尘净化。

八、广绿水膜喷淋除尘器特点

（1）.除了具有除尘作用，还有烟气降温和吸收可溶性有害气体的多种功效。
（2）.适应性强，适用于处理高温、易燃易爆和有害、有粘性的含尘气体；
（3）.运行正常，净化效率高；
（4）.可用于雾尘集聚之粉尘、气体；
（5）.结构简单、占地面积小。投资低；
（6）.运行安全、操作及维修方便。

十、 电气及自控设计

1、本废气处理站电源一以380/220三相四线制，接地保护系统为TN-S系统。
2、本处理站电气设计由总电源控制箱输入端起。
3、电力电缆选用VV型、VV2型，控制电缆采用KVV型、KVVP型，敷设方式选用电缆沟与穿暗管敷设相结合，各支线用铜心聚氯乙烯绝缘电缆穿线管敷设。

十一、 售后服务

工程建成后，对设施的管理与维护是直接影响处理效果的重要因素，也是关系到处理设备能否发挥其正常的处理功能的关键。为了确保建设单位能正常运行系统各处理单元，我们的售后技术服务措施有：
1、运行期间定期进行技术反馈，建立该工程专门技术档案。
2、 保修期内免费维修或更换有关配件（动力设备保修期为一年）。对正常运行中有关设备和管配件出现的故障，48小时内予以解决。
3、定期回访，解决系统运行中出现的各种工艺问题，免费提供技术支持，指导操作管理人员做好日常维护工作。
