通风设计的目的是使室内的空气流通与室外空气交换，使其带走室内的污染物，通风又分为全面通风和局部通风。下面仅简单介绍VOCs治理工程全面通风设计计算方法，局部通风设计计算方法以及在通风设计中经常遇到的几种情况。如下为个人总结，仅供参考。

一、全面通风设计计算方法

1.按换气次数计算法(无特别要求的情况下均可采用)

换气次数指的是单位小时通风空间要更换空气次数，单位通常是次/h，这个值为已知值，可以在设计手册、规范上查到，或者由主专业提条件中会要求。需要计算房间的体积，与换气次数的乘积就是通风量，如：

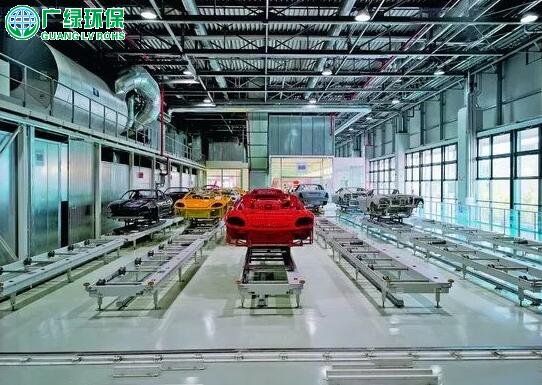

某生产车间通风(面积为18X9)，房间高度4.7m(一般层高超过6m，按6m计算)：

房间体积：V=18×9×4.7=761.4m3;

通风量：L=n˙V=12×761.4=9136.8m3/h;

计算完通风量就需要选通风机，考虑风机的漏风，需要对风机进行修正，一般通风所取得漏风系数为1.05~1.1，比如我们取1.1系数，修正后：L'=9136.8×1.10=10050.5m3/h;这个时候我们应该计算风机的压头是多少Pa，一般有风管连接每米3~6Pa估算即可，因为计算较为麻烦。没有风管连接我们一般可认为风机压头很小。

计算完通风量，我们就要选风机了，风机可以按照计算数据，参照风机样本选基本对应的型号，已便于我们确定风机的用电量和尺寸、重量等，给电气提配电、给建筑提留洞，还可能会给结构提风机重量的条件。风机的排布一般根据选型的台数自由均匀排布即可。以上说的是最普通的房间通风计算，一般是排除余热余湿及异味，无特殊严格要求。

2.热平衡计算法

主要根据发热量计算，有相关专业提设备的功率，根据功率就算发热量，根据发热量及室内外温差，计算出排风量(手册有公式)。

二、通风设计的几种情况

1.是否考虑补风?

有时候，房间无窗户，或者设固定窗，这是只排风，封闭的房间就会形成负压，更不利于有害气体的排除，这时就要考虑设补风，补风位置最好能考虑气流不留死角。一般上排风，做下进风。

2.排风机(或风口)的位置高度?

一般情况下排除余热及异味等均可采用上排风，具体的说只要排除的气体密度比空气轻，就可以采用上排风，风机放在房间的上部位置。

如果排除的气体比空气中，会下沉，就要采用下部排风，但下部排风通常不把风机设置房间的下部，而是用风管接到上部，通过上部风机排除，下部在风管上开风口，风口风速控制在3m/s左右，风管风速控制在7m/s以下。

3.是否要设事故通风?

在下列情况下需要设事故通风，

A.气体聚集到一定浓度会发生爆炸、中毒。

B.电气变电所，配电室内。(这个主要考虑火灾后排出烟气)。

三.局部排风计算

前面排风说的是整体换气，局部排风意思即是局部换气，主要用在几种散发有害气体的点，比如实验柜，通风柜。

1.局部通风的计算方法

局部通风一般不是按照换气次数计算，因为是局部，无法确定换气体积。

我们这时就要按操作面风速计算法，比如局部排风罩，按照通过罩口面的风速，通风橱按照通风橱开口处的风速，一般取0.5m/s的风速。具体可以查设计手册。

2.排风罩的设计尺寸和高度可以参照设计手册，没人记公式。

四、风机形式的选择

风机的样式有多种，什么情况下选什么型号的风机?

1.安装在墙上，不接风管，一般就用轴流风机，T35型比较多，也可以选低噪音壁式轴流风机等。轴流风机根据需要也可以接一段风管，能接多长，就要看风机的压头是否可以满足压力的损耗。

2.一般接风管较长，就需要选用混流风机或者斜流风机或者离心风机，这类风机压头比较大。

3.有时候可以选屋面风机，直接在屋面上做基础，风机安装在上面，方便。

风管、风道内风速(风流动的速度)一般控制在3~7m/s，这样噪音小。

百叶口风速控制在4m/s以下，百叶要取0.6~0.9的有效系数。

注：内容来源于个人及网络总结仅供技术交流，欢迎专家老师补充/指正。
