10000风量催化燃烧处理工程案例
作者: glhb
来源: 未知
发布时间:2020-11-26 10:41
人气：
10000风量催化燃烧设备，有机废气进入活性炭吸附塔装置，含有机物的废气经风机的作用，经过活性炭吸附层，有机物质被活性炭特有的作用力截留在其内部，洁净气体排出；经过一段时间后，活性炭达到饱和状态时，停止吸附，此时有机物已被浓缩在活性炭内。活性炭塔里的活性炭吸附废气中的VOCs气体，净化后的洁净气体经由风机传输经烟囱高空排放，并达到标准排放。 饱和状态下活性炭需要变温脱附高温解脱，RCO催化燃烧设备内设加热室，启动加热装置，进入内部循环，当热气源达到有机物的沸点时，有机物从活性炭内跑出来，进入催化室进行催化分解成CO2和H2O，同时释放出能量。利用释放出的能量再进入吸附床脱附时，此时加热装置停止工作，有机废气在催化燃烧室内维持自燃，尾气，循环进行，直至有机物 从活性炭内部分离，至催化室分解。活性炭得到了 ，有机物得到催化分解处理。由催化燃烧炉内部的加热系统对脱附气体加热产生高温脱附气体再通过活性炭床进行脱附，脱附下的有机化合物由脱附风机传输经过换热器进行催化燃烧床燃烧，达标后高空排放。
与热力燃烧法相比，催化燃烧所需的_辅助燃料少，能量消耗低，设备设施的体积小。但是，由于使用的催化剂的中毒、催化床层的 换和清洁费用高等问题，影响了这种方法在工业生产过程中的推广和应用。
在化学反应过程中，利用催化剂降低燃烧温度，_加速有毒有害气体 氧化的方法，叫做催化燃烧法。由于催化剂的载体_是由多孔材料制作的，具有较大的比表面积和合适的孔径，当加热到300~450℃的有机气体通过催化层时，氧和有机气体被吸附在多孔材料表层的催化剂上，增加了氧和_有机气体接触碰撞的机会，提高了活性，使有机气体与氧产生剧烈_的化学反应而生成CO2和H2O，同时产生热量，从而使得有机气体变成 无害气体。
10000风量催化燃烧设备
10000风量催化燃烧设备voc废气催化燃烧设备技术是一种新型的废气净化方法。它是在催化氧化和蓄热式焚烧法（RTO）的基础上，采用了一系列节能设计和材料继而发展成为现代先进的有机废气处理技术。
废气在250℃~400℃的温度下，通过催化剂的作用将废气中的有机污染物氧化成无害的二氧化碳和水，达到净化废气的目的。具有热回收率高、无二次污染、能耗低、安全、使用寿命长等优势。
rco催化燃烧设备工作原理
有机废气经鼓风机进入氧化炉，由燃料氧化加热，升温至250~300℃左右。在此温度下，废气里的有机成分在催化剂的作用下被氧化分解为二氧化碳和水，同时，反应后的高温烟气进入特殊结构的陶瓷蓄热体，绝大部分的热量被蓄热体吸收（95%以上），温度降至接近进口的温度后经烟筒排放，达到净化废气的目的，而被虚热提吸收的热量则用于预热后续废气，达到降低反应温度，减少耗材的目的。全部过程由PLC自动控制，可实现一键启动和连锁联动控制。
适用范围：实现苯类、酮类、酯类、酚类、醛类、醇类、醚类和烃类等多种有机物的高效处理
– 浓度范围：500~7000mg/m3
– 风量范围：300-2500Nm3/min
– 治理效率：90%~99%，热回收效率≥95%
– 适用行业：油漆、橡胶、涂料、塑胶制品、印刷油墨、石油化工等行业烘干生产线的废气处理以及汽车、造船、集装箱、家用电器等生产厂的涂装烘干废气处理。
10000风量催化燃烧设备RCO催化燃烧装置燃烧起动过程：控制系统处于待机状态时，设备将收到一个命令的输入开始，然后进入燃烧的运行状态，控制系统需要检查以上，然后吹扫一遍，在逆变器输出信号来控制风扇的转动，因为空气风量是主要通过低速到高速低速缓慢下降，当新鲜的空气吹过盘燃烧炉，以没有炉内残余气体，稳定可靠的点火过程中。具体操作是变频器起先需要启动，然后PLC仿真输出信号，使变频器的频率从开始就连续上升，从而在相应时间段后达到频率，然后下降，完成扫频。先出发。当装置发出火灾信号时，高压点火器会正常工作，但也需要打开阀门上方的点火管，应特别注意小火的点火。这是因为紫外线感应器探测到它并将其点燃在一个小火上，然后在此时打开主气阀。催化燃烧炉板上面的这个时候将火焰燃烧，直到靠近检测点火温度，然后直接关闭点火阀能完成整个点火过程，进入燃烧调整阶段。RCO催化燃烧设备装置

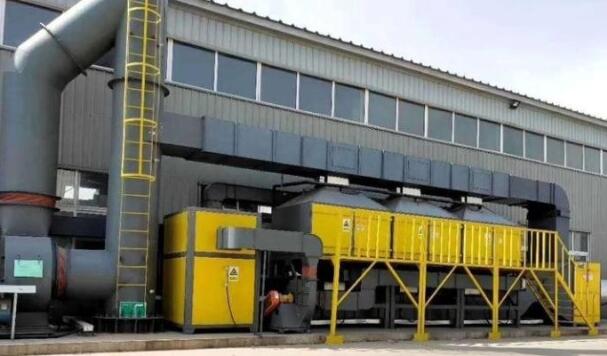

10000风量催化燃烧设备
10000风量在线催化燃烧设备参数配置
序号 设备名称 型号规格 材质 单位 数量 备注
一 预处理装置
1 初中效过滤器 1.20m×1.20m×1.70m Q235 台 1 静电喷涂
2 初效过滤棉 G4, 500*500*500mm,易耗品 纤维棉 个 6 金属框架
3 中效过滤棉 F7, 500*500*500mm,易耗品 纤维棉 个 6 金属框架
4 压差计 优质国产 台 2 烤漆外壳
二 吸附装置
1 活性炭吸附床 1.5×1.5×2.4m T12 台 2 静电喷涂&50mm保温
2 蜂窝活性炭 100×100×100mm 点值>500 m³ 2 分层摆放
3 吸附气动阀门 500×500mm（开关） 镀锌钢板 只 4
4 脱附气动阀门 φ219 镀锌钢板 只 4
5 控制阀门 φ219 镀锌钢板 只 4
6 内部吸风风管 φ219 碳钢 套 1 镀锌钢板
7 内部脱附风管 400*400mm 碳钢 套 1 含50mm保温
8 检修平台 非标定制 碳钢 套 1 静电喷涂
9 消防系统 1寸 钢制 套 1 定制
三 催化再生系统
1 催化净化装置 820×660m×1900mm 组合件 台 1 δ=10mm 150mm保温
2 蜂窝催化剂 陶瓷100×100×50mm 钯/铂 m³ 0.04 贵金属
3 电加热管 2.0kw/支 不锈钢 支 20 翅片式
4 阻火除尘器 Q=2000m³/h 0.4*0.6*0.6m 组合件 台 1 防爆
5 防爆口 ø300 铝隔膜 个 1 防爆
6 热交换器 定制 碳钢 台 1 拼装满焊
7 脱附风机 4-19-3.2A-3.0KW 碳钢 台 1 底座减振
8 补冷风机 0.37kw 碳钢 台 1
四 主排风机 4-72-5.6C 15kw 碳钢 台 1 底座减振
五 电气控制
1 电控柜 控制元件，仪表 碳钢喷塑 套 1 定制
2 低压电器元件 定制 绝缘阻燃 套 1
3 PLC控制模块 德力西 件 1
4 触摸屏 7寸 件 1 优质国产
5 热电偶 K型 定制
