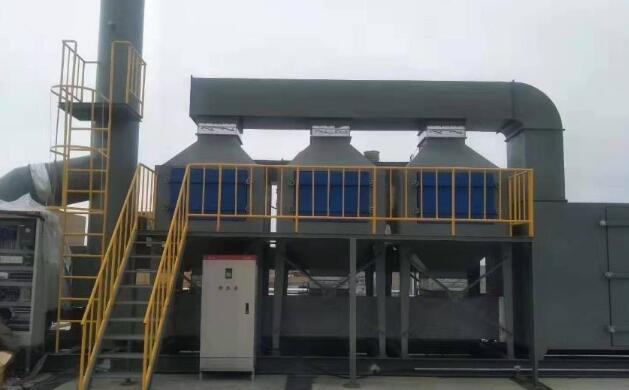

印刷厂废气处理催化燃烧设备组成
（1）干式过滤器
为防止废气带入的水气和粉尘进入到活性炭吸附箱而使活性炭受潮和堵塞，导致吸附/脱附效果降低，因此，采用干式过滤器以确保吸附处理系统的气源洁净度达到97%可有效保障活性炭的吸附效果和工作寿命，从而减少运行成本。
（2）活性炭吸附净化装置
活性炭吸附床内装活性炭层及气流分散器，用来吸附浓缩有机物分子，净化后的洁净气体可达相关大气污染物排放标准。活性炭采用抽屉式设计装填，更换极其方便。活性炭吸附单元的单床设计风量为20000m3/h，每套净化处理系统设有多套吸附单元，其中一套用于脱附，其余用于吸附，多套吸附单元轮流工作，由PLC自动控制切换。
活性炭采用热力学性能优异的蜂窝状活性炭，孔隙结构发达，具有比表面积大，流体阻力小的优点，其低阻低耗、高吸附率，非常适用于大风量、低浓度工业有机废气的净化治理。例如：对喷漆房的甲醛、苯、甲苯和二甲苯等有毒有害废气的治理，具有显著效果。
（3）RCO催化燃烧净化装置
浓缩脱附后的有机废气通过脱附风机引入催化燃烧室，在催化剂的作用下，使有机气体在较低温度，分解成无害的H2O和CO2，同事释放能量，由热交换装置置换能量，循环利用的热能用于维持设备自燃和为脱附气体提供热量，节能环保，降低设备运行成本。
（4）催化剂
以贵金属Pd、Pt等为主要活性组分，贵金属铂和钯具有高活性、高净化率、耐高温及使用寿命长的特点。
（5）主排风机
主循环系统的主要部件之一，为有机废气流动提供动力，引导废气在设定的通道中运行。
（6）脱附风机
第二循环系统的另一主要部件，主要负责将热气流入脱附箱脱附有机物，同时又将有机物引入催化燃烧装置进行氧化分解。
（7）气动和电动阀
根据工况要求，在电器控制下实现管路切换及脱附时控制整个设备脱附温度的必要元件。
（8）智能电控系统
设备的中心枢纽，采用PLC程序控制及HMI人机对话操作界面操控，保证各设备的自动运行，同时对各动力点起保护、监控和控制作用。
