涂料催化燃烧废气处理系统

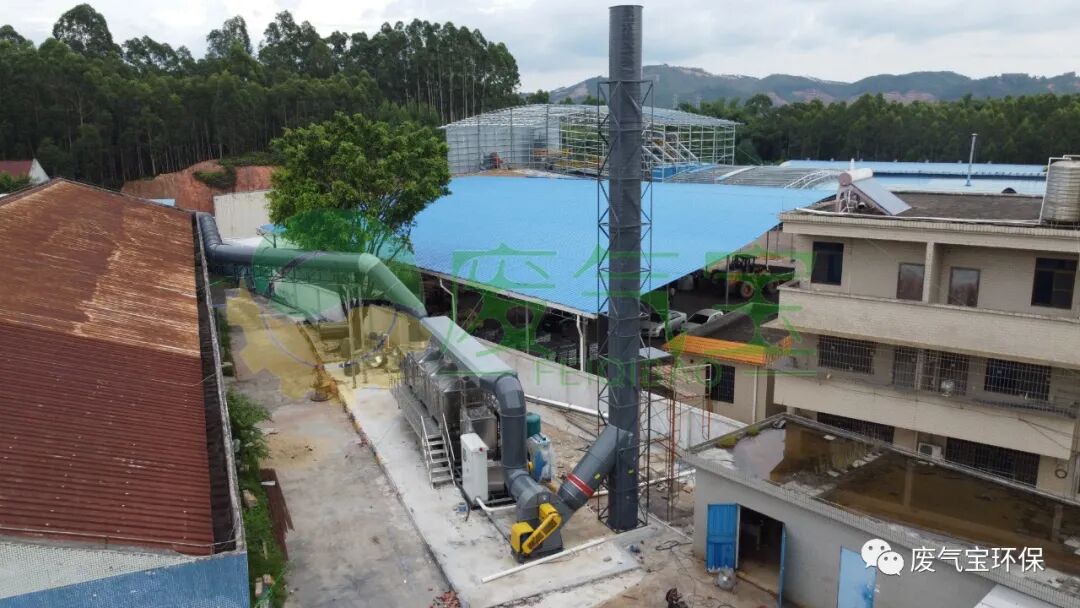

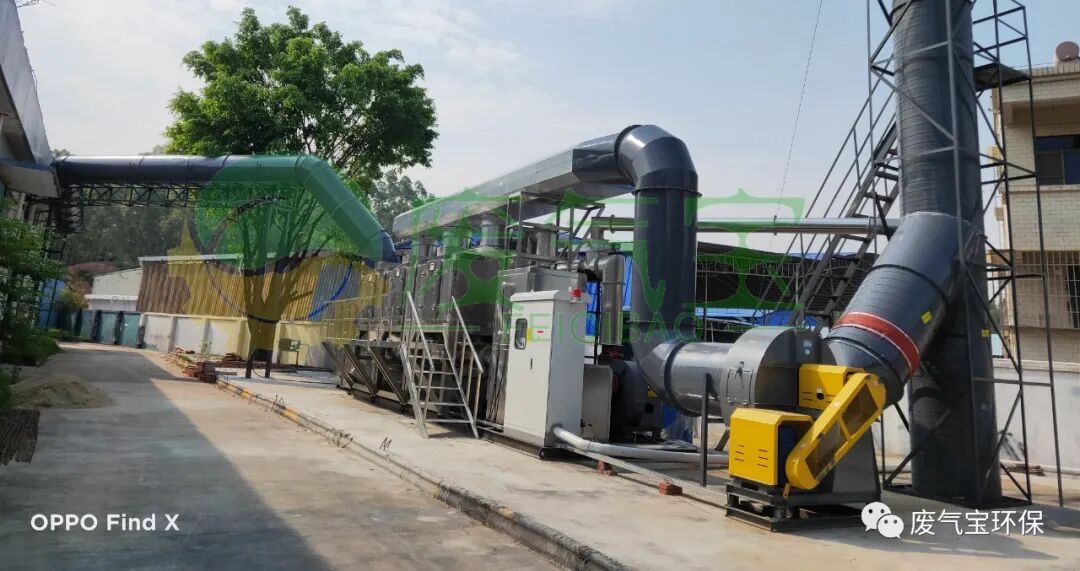

清远市某化工科技有限公司案例实图
1、预处理模块：干式过滤器。
2、吸附模块：活性炭吸附箱、活性炭、进出风管道、主引风机。
3、催化燃烧模块：电加热组、换热器、催化燃烧器、催化剂、控制阀门组、脱附循环风机、补冷风机。
4、控制系统模块：PLC控制单元、变频器、测温及信号反馈单元。
5、安全保障模块：催化床泄爆阀、吸附箱泄爆阀、消防阀门、冷却降温系统、集成安全控制系统。
主要处理对象
苯、甲苯、二甲苯、乙酸乙酯等VOCs有机废气。
干式除雾过滤器去除水雾，预防对后续活性炭与燃烧系统造成损害
通过过滤棉不同性能的过滤器，除去废气中的粉尘与湿气，也即通过滤料将粉尘捕集截留下来，以保证送入风量的洁净度要求。它所用的滤料为较细直径的纤维，既能使气流顺利通过，也能有效地捕集尘埃粒子。每级过滤器上装置压降测量计，以便提醒操作人员更换过滤器。

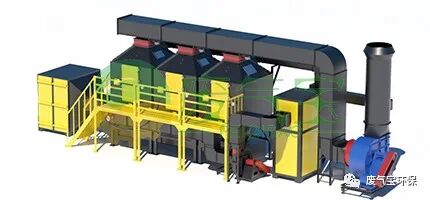

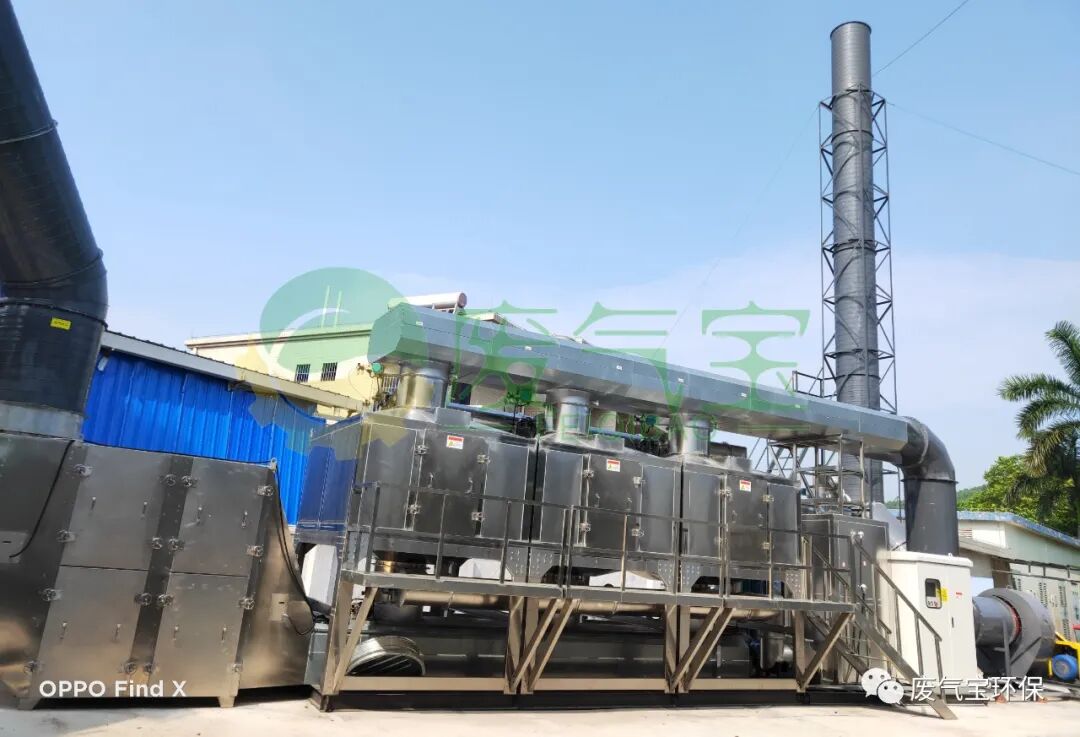

活性炭吸附浓缩-脱附设备是由3个活性炭单元吸附器组成，以时间为顺序，依次完成每个活性炭吸附单元的吸附、脱附和冷却过程，进而把大风量、低浓度的有机废气浓缩成小流量、高浓度的有机废气净化设备。浓缩后的高浓度气体连接到催化燃烧设备进行氧化处理。
催化燃烧系统对富集的VOCs废气进行热力焚烧，破坏其组织结构生产CO2和H2O
该装置是将有机废气最终分解氧化的核心设备是脱附解析活性炭中有机物时所用热能提供源。解析出浓缩的有机废气经催化燃烧内置加热装置加热，再通过催化剂的作用分解成水和二氧化碳，同时释放能量，由热交换装置置换能量，用于维护设备自燃的能源。

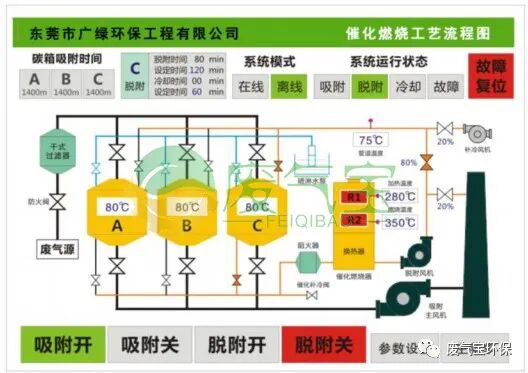

催化燃烧设备电控系统是对催化燃烧炉CO进行集中控制，同时，对整个系统运行工况进行实时监控。
CO催化燃烧炉内的高温传感器反馈氧化室内的温度信号提供给电控，以便电加热功率的大小控制，使氧化室内的温度保持稳定；当氧化室内的温度超过上限温度，系统将自动报警，停止电加热，当氧化室内的温度低于下限温度，启动电加热自动补偿热量。
CO氧化室内的压力传感器反馈氧化室内的压力信号提供给PLC，当氧化室内的压力出现异常时，系统会自动报警。
CO 脱附风机采用变频控制，风机的频率（实际处理风量）和生产线的使用状况信号连锁，从而保证CO的废气处理量和生产线的实际废气排放风量吻合。
◆ ◆ ◆ ◆ ◆
