概况有机废气治理工程设计方案
一、概述
XX有限公司位于…………，该项目使用…………原料，主要由……组成，生产时挥发出来少量废气，主要成份均为……，产生浓度约为…mg/m³,该废气为高污染性，有刺激性气味，对人体健康有较大危害。
为了消除环境污染该公司决定对该废气进行治理，受其委托，由我司提出废气治理设计方案。
二、设计原则及依据
（一）、设计原则
1、认真贯彻和执行国家关于环境的方针政策，遵守国家有关法规，规范，标准。
2.采用成熟可靠的工艺，设备选型需综合考虑，价格可靠，维护管理简便，运行简便，运行费用低。
3.尽量减少对周围环境的影响，合理控制噪声、气味，工程建设完成后，力争达到社会效益，经济效益和环境效益的统一。设备要求高效节能，噪音低，运行可靠，维护简便。
（二）、执行依据
1.根据贵公司的要求，对……工序的有机废气进行治理设计。
2.根据贵公司提供的有关资料。
3.《中华人民共和国环境保护法》
4.《国家大气污染物综合排放标准》（GB16297-996）
5.广东省地方标准《大气污染物排放限值》（DB44/27-2001）
6.《机械设备安装工程施工及验收规范》（TJ231-87）
7.《工业管道工程施工及验收规范》（GBJ235-82）
8.《通风与空调工程施工及验收规范》（GBJ243-82）
9.《建筑安装工程质量检验评定标准》（通用机械设备安装工程）（TJ305-75）
10.《低压、配电装置及线路设计规范》（GBJ54-83）
11.《通用用电设备配电规范》（GBJ50055-93）
12.《环境工程设计手册》
13.《三废处理工程技术手册》（废气卷）
14.建设单位设计委托书
15.建设单位提供厂平面图及有关资料
16.ISO14000环境管理体体系文件
三、设计范围
根据甲方提供的设计参数，承担该工程的工艺、地建设计，设备、管网、电气、自控的设计、选型、购买、安装、运行调试和培训操作人员。
四、设计目标
1.废气净化后符合广东省地方标准《大气污染物排放限值》（DB44/27-2001）第二时段二级标准的要求，污染物（非甲烷总烃mg/m³），标准（<120mg/m³）
2.风量设计：
项目……工序车间的有机废气经收集后汇总，经……主管道引至楼顶天面排放，主风管尺寸均为mm，测得风速为15m/s，经计算得每条风管的排风量为XXm³/H.本设计方案设计二套活性炭吸附器，每套处理方案XXXm³/H。

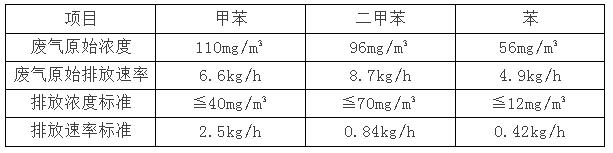

3.废气污染浓度及排放标准（DB44/27-2001）

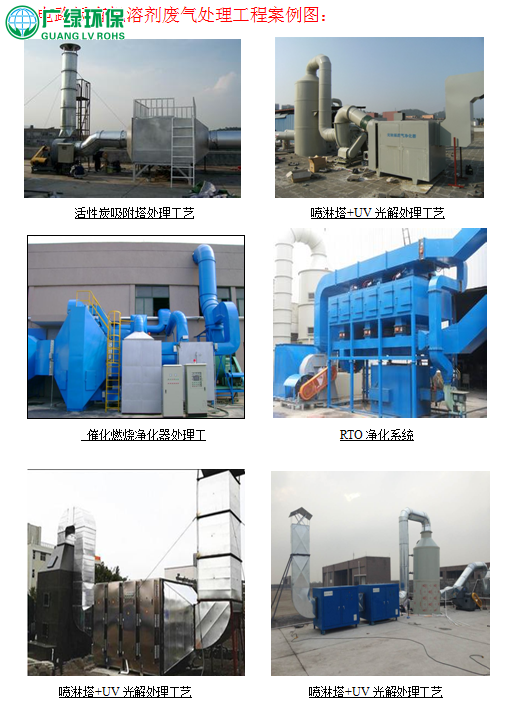

五、处理工艺的选择及流程
1.工艺流程图
废气→风管→干式过滤器→活性碳吸附→引风机→排放
2.工艺说明
车间有机废气通过吸气罩收集，在排风机的作用下，经过管道送入干式过滤器，再进入活性碳吸附装置，有机污染物被活性炭吸附，净化后的气体经风机增压后达标排放。活性碳吸附饱和后，请专业厂家再生后回用。
3.活性炭的吸附原理
A.吸附现象是发生在两个不同的相界面的现象，吸附过程就是在界面上的扩散过程，是发生在固体表面的吸附，这是由于固体表面存在着剩余的吸引而引起。吸附可分为物理吸附和化学吸附；物理吸附亦称范德华吸附，是由于吸附剂与吸附物质分子之间的静电力或范德华引力导致物理吸附引起的，当固体和气体之间的分子引力大于气体分子之间的引力时，即使气体的压力低于操作温度相对应和饱和蒸气压，气体分子也会冷凝在固体表面上，物理吸附是一种吸热过程。化学吸附亦称活性吸附，是由于吸附剂表面与吸附物质分子间的化学反应力导致化学吸附，它涉及分子中化学键的破坏和重新结合，因此，化学吸附过程的吸附附热较物理吸附过程大。在吸附过程中，物理吸附和化学吸附之间没有严格的界限，同一物质在较低温度下往往是化学吸附。活性炭纤维吸附以物理吸附为主，但由于表面活性剂的存在，也有一定的化学吸附作用。
B.活性炭对废气吸附的特点：
（1）、对于芳香族化合物的吸附优于对非芳香族化合物的吸附。
（2）对带有支键的烃类物理优于对直链烃类物质的吸附。
（3）对有机物中含有无机基团物质的吸附总是低于不含无机基团物质的吸附。
（4）对分子量大和沸点高的化合物的吸附总是高于分子量小和沸点低的化合物的吸附。
（5）吸附质浓度越高，吸附量也越高。
（6）吸附剂内表面积越大，吸附量越高。
六、参数设计
1、性炭的吸附原理
设计风量：Q＝10000m³/h＝2.78m³/S
取管道尺寸：600*600mm，锌板摺制，T=0.8MM
2、干式过滤器
处理量：Q=10000m³/h＝2.78m³/S。
过滤速率：1m/s,过滤面积：2.78㎡。
外形尺寸：L1500*W2000*H1500mm.
内置聚丙烯超细纤维。滤布定期更换及更洗。
数量：2套
3、活性碳吸附装置
处理量：Q=10000m³/h＝2.78m³/S。
活性炭吸附速率：0.2M/S
吸附面积：14㎡。
活性炭每层厚度为0.3m，分上下3层布置，每层活性炭面积为5㎡。
内装活性炭体积V=5*0.3*3=4.5m³,活性碳重2.25吨。
材质：钢防腐，用3mm厚的钢板制作。
外形尺寸：L2500*W2000*H2000mm。
取椰壳形常用气体吸附活性炭为参照标准，其形状如下：
形态：Φ4-6mm圆柱体；比表面积：1000-1500㎡/g；操作吸附量：0.26g/g.
核算可吸附量为：2250kg*0.26g/g=585KG
项目有机废气产生浓度约为120mg/m³,以去除效率50%计：则核算活性炭更换周期为585000g/(0.06*10000)=975h,据厂方提供资料，以实际每天平均工作时间8小时计，则合全部再生更换周期约为121天，实际该厂平均月工作时间为25天，则设计使用大于3个月。
数量：2套
4、系统阻力
活生炭吸附装置压力损失：800pa
过滤压力损失：112pa
局部总压力损失为：P=800+200+112+75=1187pa
理论设计引风机全压：P=1424pa
5、风机
2台，风4-72-7，风量为：11698m³/h,全压1890pa,功率15KW。
七、管道设备安装
1、基本原则
（1）、满足使用功能要求，在满足工艺通畅的条件下使处理设施的布置紧凑合理、联系方便；
（2）、合理布局，力求与周围环境统一；
（3）、符合城市规划要求；
（4）、充分结合利用地形、地势等条件，选择合理的结构类型，力求经济合理；
（5）、合理地确定设计地面和设计标高，安装高度。
2、总平面布置
根据场地的总体布局，按照废气处理工艺流程进行平面布置，以求布局合理，在满足工艺设计要求的条件下达到整体美观的目的。
八、电气设计
1、本废气处理系统电源以380/220V三相四线制，
2、本处理系统电气设计由本站的总电源控制箱输入端起，厂方需将本站总电源控箱上的电源装好，
3、各支线用铜芯聚氯乙烯绝缘电缆管敷设。
九、本公司提供服务范围
1、工程保修期为一年，终身售后服务。
2、负责处理设施的安装，免费培训管理人员的操作及相关知识。
3、随时提供更换设备或材料的技术咨询，遇到运行故障时可协助处理解决。
4、保修期内定期协助检查处理设备、管道、风机的运行情况。
十、运行费用评估
1、人工费（本处理站操作简单，只需兼职操作人员1名，故不计费用）
2、电费
本处理站增加了2台15KW风机，电费按1元/度计算，则每小时运行费用为30元。综上所述，本处理站每小时运行费用为30元。
十一、工程预算
