产品名称：光催化除臭设备
产品型号：GL-UV
产品信息：
一、UV紫外光光解催化除臭设备产品简介：
广绿环保公司研发生产的UV紫外光光催化除臭设备又称之为紫外光除臭设备，光电离子废气净化设备，光解催化氧化废气净化设备等。它是一种能高效快速去除挥发性有机物、无机物、硫化氢、氨气、硫醇、苯等各种恶臭气体的环保设备。脱臭效果较好，脱臭效果大大超过国家颁布的恶臭污染物排放标准（GB14554-93）。
UV紫外光光催化除臭设备广泛应用于喷漆废气处理、油墨废气处理、塑胶废气处理、化工废气处理、制药废气处理、污水池臭气处理、饲料废气处理、铸造废气处理等各种有污染源恶臭气体的废气处理脱臭净化。

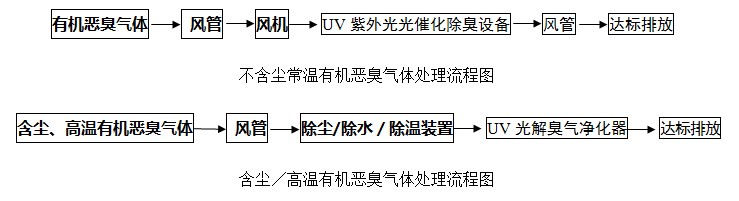

有机恶臭废气气体经紫外光光催化除臭设备处理流程图
二、UV光催化除臭设备工作原理：
有机废气气体处用排风设备输入到光催化除臭设备后，运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应,使恶臭气体物质其降解化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。
三、UV紫外光光催化除臭设备技术介绍
本产品利用特制的高能高臭氧UV紫外线光束照射恶臭气体和TiO2光催化，催化裂解恶臭气体如：氮、三甲胺、硫化氢、甲硫氢、甲硫醇、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。
TiO2光催化的催化化性在很大程度上影响光催光反应速率，而TiO2光催光活性主要受TiO2的晶型和粒径的影响。锐钛型TiO2的催化活性高。随着粒径的减少，电子与空穴简单复合的概率降低，光催化活性增大。另外，孔隙率、平均孔径、粒子表面状态，纯度等对其光催化活性也均有一定影响。为了提高光降解效率，对TiO2光催化剂进化改性，如研制纳米TiO2，制备TiO2的复合半导体，金属离子掺杂、染料光敏化等。也可以采用各种先进的手段制备TiO2催化剂，以提高光催化剂的活性。
利用高能臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需氧分子结合，进而产生臭氧。UV+O2→O一+O*（活性氧）O+O2→O3（臭氧），众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。
利用高能UV光束裂解恶臭气体中细菌分子键，破坏细菌的核酸（DNA），再通过臭氧进行氧化反应，彻底达到脱臭及杀灭细菌的目的。

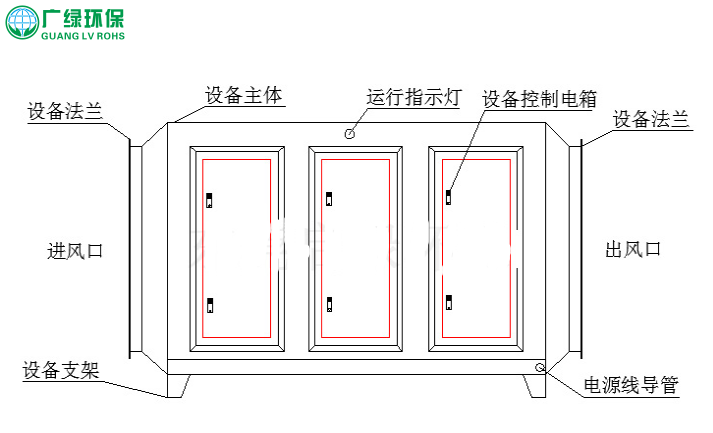

UV光催化除臭设备结构图示
广绿环保UV紫外光光催化除臭设备产品特点：
①运行成本低：本设备能耗低（每处理1000m3/h，仅耗电0.54度），无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，设备风阻低<30pa,可节约大量排风动力能耗。
②无预处理和环境要求:恶臭气体无需进行特殊的预处理,如加温、加湿等，设备工作环境度在摄氏-300C-950C之间，温度在30%-98%、PH值在3-11之间均可正常工作。
③设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件，设备占地面积<1.5平方米/处理10000m3/h风量。
④优质材料制造:防火、防腐蚀性能高，性能稳定、使用寿命长等。
⑤环保高科技产品：采用国际上最先进的技术理念，通过专家及我公司工程技术人员长期反复的试验，开发研制的设备产品，可彻底分解恶臭气体中有毒有害物质，并能达到完美的脱臭效果，经过分解后的恶臭气体，可完全达到无害化排放，绝不会产生二次污染，同时达到高效快速消毒杀菌的作用。
⑥高效快速除恶臭：能高效快速去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率可达90%上,脱臭效果大大超过国家颁布的恶臭污染物排放标准(GB14554-93)。
⑦无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应。
⑧适应性能强：可适应高浓度、大气量、不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行安全稳定可靠。
|
除臭处理技术 |
设备 投资 |
处理 风量 |
处理 浓度 |
运营 成本 |
运行 管理 |
脱臭 效率 |
二次 污染 |
|
直接燃烧法 |
高 |
小 |
高 |
高 |
难 |
高 |
有 |
|
活性炭吸附法 |
低 |
中 |
低 |
高 |
易 |
低 |
无 |
|
化学催化法 |
高 |
小 |
高 |
高 |
难 |
高 |
有 |
|
臭氧除臭法 |
高 |
中 |
中 |
高 |
难 |
中 |
无 |
|
生物洗涤分解法 |
中 |
中 |
中 |
低 |
难 |
中 |
有 |
|
等离子裂解法 |
高 |
大 |
低 |
低 |
易 |
中 |
无 |
|
UV光解法 |
低 |
大 |
高 |
低 |
易 |
高 |
无 |
UV光解废气处理法与其他处理方法的比较
附：《中华人民共和国国家标准－恶臭污染排放标准》GB14554-93
恶臭污染物厂界标准值是对无组织排放源（指没有排气筒或排气筒高度低于15m的排放源）的限值，见表。
|
序号 |
控制项目 |
单位 |
一级
|
二级 |
三级 |
||
|
新扩改建 |
现有 |
新扩改建 |
现有 |
||||
|
1 |
氨 |
mg/m3 |
1.0 |
1.5 |
2.0 |
4.0 |
5.0 |
|
2 |
三甲胺 |
mg/m3 |
0.05 |
0.08 |
0.15 |
0.45 |
0.80 |
|
3 |
硫化氢 |
mg/m3 |
0.03 |
0.06 |
0.10 |
0.32 |
0.60 |
|
4 |
甲硫醇 |
mg/m3 |
0.004 |
0.007 |
0.010 |
0.020 |
0.035 |
|
5 |
甲硫醚 |
mg/m3 |
0.03 |
0.07 |
0.15 |
0.55 |
1.10 |
|
6 |
二甲二硫 |
mg/m3 |
0.03 |
0.06 |
0.13 |
0.42 |
0.71 |
|
7 |
二硫化碳 |
mg/m3 |
2.0 |
3.0 |
5.0 |
8.0 |
10 |
|
8 |
苯乙烯 |
mg/m3 |
3.0 |
5.0 |
7.0 |
14 |
19 |
|
9 |
臭气浓度 |
无量纲 |
10 |
20 |
30 |
60 |
70 |
恶臭污染物厂界标准值
|
物质名称 |
恶臭气体主要来源 |
|
硫化氢 |
牛皮纸浆、炼油、炼焦、石化、煤气、粪便处理、二硫化碳的生产或加工 |
|
硫醇类 |
牛皮纸浆、炼油、煤气、制药、农药、合成树酯、合成纤维、橡胶 |
|
硫醚类 |
牛皮纸浆、炼油、农药、垃圾处理、生活污水下水道 |
|
氨 |
氮肥、硝酸、炼焦、粪便处理、肉类加工 |
|
胺类 |
水产加工，畜产加工、皮革、骨胶 |
|
吲哚类 |
粪便处理、生活污水处理、炼焦、肉类腐烂、屠宰牲畜 |
|
硝基 |
燃料 |
|
烃类 |
炼油、炼焦、石油化工、电石、化肥、内燃机排气、油漆、溶剂、油墨印刷 |
|
醛类 |
炼油、石油化工、医药、内燃机排气、垃圾处理、铸造 |
恶臭气体的主要来源
四、UV紫外光光催化除臭设备的适应范围：
适用于喷漆废气处理、油墨废气处理、塑胶废气处理、化工废气处理、制药废气处理、污水池臭气处理、鉰料废气处理、铸造废气处理等各种有污染源恶臭气体的脱臭净化 (广泛用于覆膜砂废气处理，饲料发酵废气处理、喷漆废气处理、漆包线废气处理等）。

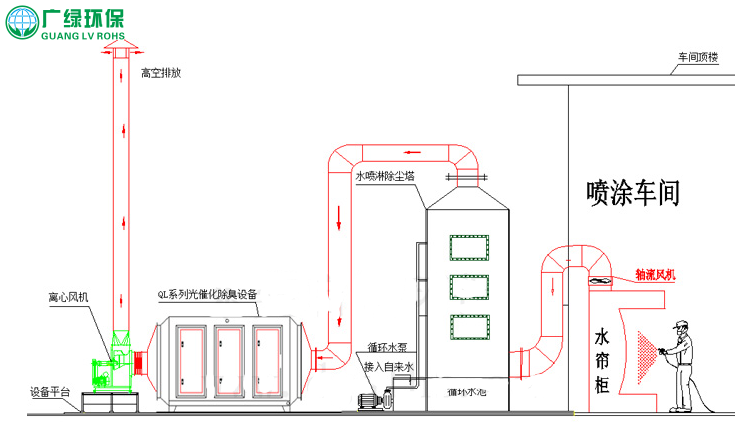

喷漆废气处理工程（水喷淋+紫外光光催化除臭设备工工艺图）
五、UV紫外光光催化除臭设备型号及参数
|
型 号 |
处理风量 （m3/h） |
功 率 （KW） |
外形尺寸(长宽高) （mm） |
电压(V) |
风 阻 （PA） |
法兰口径(mm) |
|
GL-UV 5000 |
1000~5000m3/h |
1.2 |
900×800×1480 |
220 |
150 |
450×450 |
|
GL -UV 10000 |
6000~10000m3/h |
2.4 |
1400×1160×1480 |
220 |
150 |
450×450 |
|
GL -UV 15000 |
11000~15000m3/h |
3.6 |
1900×1160×1480 |
220 |
150 |
950×650 |
|
GL -UV 20000 |
16000~20000m3/h |
4.8 |
2020×1160×1180 |
220 |
150 |
950×650 |
|
GL -UV 25000 |
21000~25000m3/h |
6 |
2220×1160×1780 |
220 |
200 |
950×650 |
|
GL -UV 30000 |
26000~30000m3/h |
7.2 |
2220×1160×1780 |
220 |
200 |
950×650 |
|
GL -UV 35000 |
31000~35000m3/h |
8.4 |
2020×2220×1480 |
220 |
200 |
950×650 |
|
GL -UV 40000 |
36000~40000m3/h |
9.6 |
2220×2320×1480 |
220 |
250 |
950×650 |
|
GL -UV 45000 |
41000~45000m3/h |
10.8 |
2220×2320×1780 |
220 |
250 |
950×650 |
|
GL -UV 50000 |
46000~50000m3/h |
12 |
3700×2200×1480 |
220 |
250 |
950×650 |
|
GL -UV 55000 |
50000~55000m3/h |
13.2 |
3700×2120×1780 |
220 |
250 |
950×650 |
|
GL -UV 60000 |
56000~60000m3/h |
14.4 |
3700×2320×1780 |
220 |
250 |
950×650 |
|
GL –UV70000 |
61000~70000 m3/h |
15.3 |
4340×2120×1780 |
220 |
250 |
/ |
|
GL –UV80000 |
71000~80000 m3/h |
16.5 |
4340×2320×1780 |
220 |
250 |
/ |
|
GL –UV90000 |
81000~90000 m3/h |
17.7 |
4340×2320×2080 |
220 |
250 |
/ |
备注：1、常规废气净化设备相关参数,当浓度高于达标标准三倍以上需订制。
2、以上规格仅供参考，若升级设计导致参数有变，恕不另行通知。
