广州某药业有限责任有限公司废水站恶臭废气治理工程
废水站废气治理工程
1、 工程概况
1.1项目由来 本项目为广州某药业有限责任有限公司资建设项目，该公司在广州市经济技术开发区。项目投产后主要生产：MCT、DAF、HSP等数个医药中间体产品。公司已建有废水处理站，废水主要来自生产车间的各个生产工序，废水中主要含有机溶剂等污染物。由于各废水处理工段将散发一定量的恶臭气体，为进一步做好项目的环境保护工作，避免对厂区和周围的大气环境产生影响，我公司在现场调研和收集相关资料和工程分析的基础上，配套编制了本套废水处理站的废气治理设计方案，供环保部门和业主参考。
1.2设计依据及规范
（1）《中华人民共和国环境保护法》及其它相关环境保护法律、法规和规章；
（2）《建设项目环境保护管理条例》，国务院令[1998]253号；
（3）《关于环境保护若干问题的决定》，国务院国发[1996]31号文；
（4）《恶臭污染物排放标准》（GB14554-93）中的二级标准；
（5）《大气污染物综合排放标准》（GB16297-1996）二级标准；
（6）《工业企业设计卫生标准》（JT36-79）;
(7)《通用用电设备配电规范》（GBJ50055-93）；
(8) 《低压配电装置及线路设计规范》（GBJ54-83）；
(9) 《电气装置安装工程配线工程施工及验收规范》（GB50258－96）；
（10）业主提供的有关资料和介绍；
1.3设计原则：
(1) 设计符合可靠、卫生、安全、节能的原则；
(2) 处理后的废气能达到设计标准要求，且能保证长期稳定运行；
(3) 在平面布置方面，力求占地面积少，尽量减少工程投资；
(4) 废气处理设备在运行上有较大灵活性及可调性，以适应处理量、浓度变化；
(5) 符合国情的自动化程度，最大限度地减少人力投入；
(6) 在设计中充分考虑二次污染的防治，合理解决污水及噪声控制问题，采取减振，降噪等措施，保护环境卫生；
(7) 操作运行与维修管理简单。
1.4 设计范围
本工程的设计范围为从废气收集开始至废气排出口为止的处理工艺、结构、电气等专业设计。
1.5排放标准 根据企业所处位置和当地环保管理部门的要求，废气排放执行《恶臭污染物排放标准》（GB14554-93）中二级标准和《大气污染物综合排放标准》中二级标准。
2、参考标准：
（1）、GBZ 2 2002工业场所有害因素职业接触限值：二氯甲烷时间加权平均容许浓度TWA 200 mg/m3；乙酸乙酯时间加权平均容许浓度TWA 200 mg/m3；乙腈时间加权平均容许浓度TWA 10 mg/m3。
（2）、乙醇参考原苏联车间空气中有害物质的最高容许浓度1000mg/m3。
废气污染物产生情况 废气污染物主要来源于该公司的污水处理站，其处理单元有：中和池、沉淀过滤池、活性炭吸附池、预曝气调节池、沉淀水解池、厌氧生物滤池、一级生化池、二级生化池、斜管沉淀池、砂滤池、污泥浓缩池、污泥干化池等，这些单元不同程度地有恶臭气体无组织排放。根据甲方现场实际情况（中和池、沉淀过滤池、预曝气调节池、沉淀水解池等，几个池已建有彩钢房密闭），根据甲方意见，现在将彩钢房的废气收集后进入废气处理系统，同时将污泥浓缩池和污泥干化池产生的废气密闭加盖收集后一并进入废气处理系统进行处理。
（1）中和池：车间内的酸性废水和碱性废水进入中和池内进行中和反应，废水中含有有机物，在反应的过程会有放热现象，有气味产生；
（2）沉淀过滤池：中和池反应的废水形成的沉淀物，在沉淀过滤池内进行沉淀将水中的污染物去除；
（3）活性炭吸附池：活性炭吸附水中的有机物，会有气味产生；
（4）预曝气调节池：为了使管渠和构筑物正常工作，不受废水高峰流量或浓度变化的影响，需在废水处理设施之前设置调节池。对于有些反应，如厌氧反应对水质、水量和冲击负荷较为敏感，所以对于工业废水适当尺寸的调节池，对水质、水量的调节是厌氧反应稳定运行的保证。调节池的作用是均质和均量，调节污水pH值、水温，有预曝气作用，在工作的过程中会有气味产生，气味稍重。
（5）水解酸化池：主要功能是将大分子的有机污染物降解成小分子的化合物，有利于微生物的代谢，可提高污水的可生化性。水解酸化池会产生较重的恶臭气体，对周围的影响较大。
（6）厌氧池是厌氧微生物将有机物代谢的功能，降低废水的COD，厌氧一般包括了水解酸化阶段，同时延续了水解酸化到产甲烷阶段，因此厌氧更彻底的将有机物分解。厌氧阶段会产生较重的恶臭气体，对周围的影响较大。甲方咱不考虑将此部分废气进入废气处理系统。
（7）、生化处理池：采用好氧处理工艺，池底采用曝气装置，在压缩空气与水接触过程中，气体会生化过程产生的有气味的物质协带出来，因此在池上有异味产生，恶臭气味稍轻一些。生化池的运行情况不同，会有不同的异味产生，但气味稍轻，甲方暂不考虑加盖。
（8）污泥浓缩池：本污水工程为生化处理工艺，因此，污泥池内污泥均有生化剩余污泥，经过陈化后，污泥会产生厌氧反应，也有恶臭气体产生，对周围的影响较大。
（9）污泥干化池：污泥浓缩后，进入干化池体内，污泥在干化的过程中产生恶臭气体。对周围环境影响较大，对周围的影响较大。
3、废气处理设计
1废气处理工艺的选择 目前，废水站恶臭气体的处理工艺有：活性炭吸附法、等离子体法、生物法、焚烧法以及化学吸收法等。
2.活性炭吸附法广泛应用于治理含挥发性有机物废气，可以较彻底地净化废气，但活性炭很容易饱和，一般活性炭吸附法处理中高浓度的有机废气，需要配合其他设备使用，如：洗涤、初效过滤等。
3.等离子体法投资费用较高，目前仅在部分市政污水和泵站的恶臭气体处理中进行应用，此法在本项目中不适用。
4.生物法运行费用省，对低浓度废水站恶臭气体处理效果较好。但一次投资费用高，恶臭气体浓度高时去除效率偏低，因此生物法在本项目中也不适用。
5.焚烧法初次投资费用较高，且本废水处理站产生的恶臭气体热值很低，使得运行费用过高，在本项目中不适用。
6.化学吸收法含碱吸收和氧化吸收等方式，初次投资费用省，运行费用较低，抗冲击能力强，适用于处理中低浓度的废水站恶臭气体。

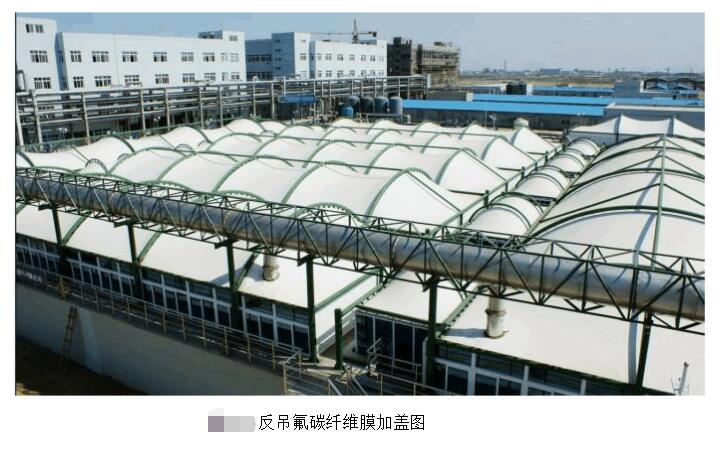

废气收集案例

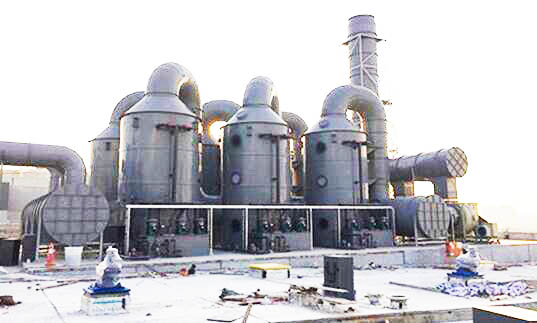

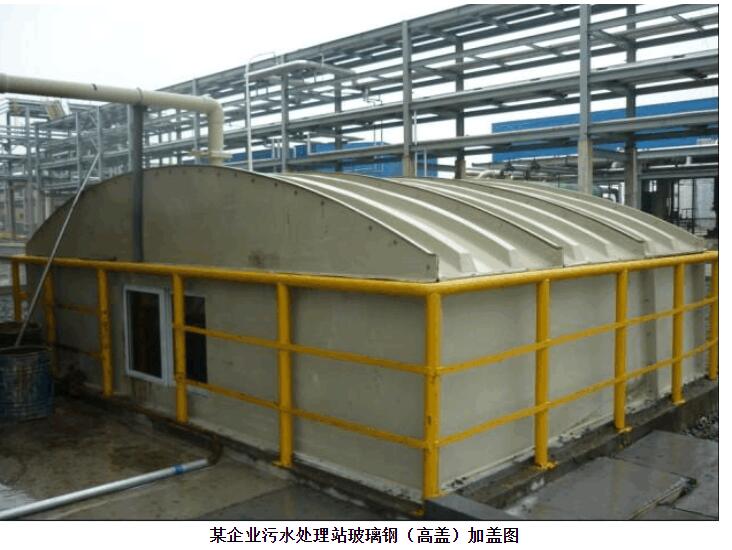

该废水站恶臭气体玻璃钢加盖密闭后经收集支管进入废气总管，在负压作用下进入第一级水洗塔，水洗塔将废气中易溶于水的污染物被水洗涤到水中（主要污染物：甲醇、乙二醇、异丙醇、丙三醇、无水醋酸、氨气、丙酮、盐酸氯丙嗪、氨磺酯等易溶于水的物质），而废气中的主要成分是H2S、醋酸、盐酸等酸性气体经过第二级碱洗塔，经过碱液喷淋洗涤后，废气中的酸性污染物得以去除，而废气中不溶于水和碱的物质如：甲苯、丙烯晴、二氯甲烷等气体，进入第三级活性炭纤维吸附装置，经活性炭纤维吸附装置净化后的废气由风机送排气筒高空排放。 碱液每天定量补加，碱吸收塔的循环液定期更换，视出气情况调整更换周期，更换下来的废液排入污水处理系统。
4.3填料吸收塔结构及其工作原理
填料吸收塔是以塔内的填料作为气液两相间接触构件的传质设备。填料吸收塔的塔身是一直立式圆筒（附图示），底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。液体从塔顶喷淋系统喷淋到填料上，并沿填料表面流下。气体从塔底送入，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。填料吸收塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。
当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流量逐渐增大，这种现象称为壁流。壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，当填料层较高时，需要进行分段，中间设置再分布装置。液体再分布装置，包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。
A、吸附法治理有机废气的基本原理：
由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，此种现象称为吸附。吸附法就是利用固体表 面的吸附能力，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，从而达到净化的目的。根据气体分子与固体表面分子作用力的不同，吸附可分为物理吸附和化学吸附，前者是分子间作用力的结果，后者是分子间形成化学键的结果。活性炭纤维吸附就是采用物理吸附。
B．吸附材料
传统可作为净化有机废气的吸附材料有活性炭、硅胶、分子筛等，其中活性炭应用最广泛，效果也最好。其原因在于其他吸附剂(如硅胶、金属氧化物等)，具有极性，在水蒸气共存条件下，水分子和吸附剂材料性分子进行结合，从而降低了吸附材料的吸附性能，而活性炭分子不易与极性分子相结合，从而提高了吸附有机废气的能力。 而近几年来，一种新型的吸附材料活性炭纤维（以下简称ACF）正在逐渐替代活性炭并越来越多的被使用。活性炭纤维（ACF）是20世纪80年代后期发展起来的一种新型微孔炭质吸附材料。由于其独特的孔隙结构和表面特性，使其在对低浓度物质的脱除方面显示了独特的性能。具有比表面积大、有效吸附容量高、吸脱附行程短的特点。活性炭纤维的孔径结构单一，孔径均一而且更小，均匀分布在炭纤维表面 ，主要是微孔。活性炭纤维的比表面积（1000-3000m2/g）大，活性炭纤维的吸脱附行程短很多、脱附、再生能耗低，强度高、不脱粉、寿命长、不会造成二次污染。安全性高，更换周期长，投资省.
