voc废气催化燃烧设备组成部分

作者: glhb 来源: 未知 发布时间:2020-10-14 15:20 人气:


voc废气催化燃烧设备组成部分,催化燃烧废气处理设备活性炭吸附处理有机废气是利用活性炭微孔能吸收有机性物质的特性,把大风量低浓度有机性废气中的有机溶剂吸附到活性炭中并浓缩,经吸附净化后的气体达标直接排空。其实质是一个物理的吸附浓缩的过程。并没有把有机溶剂处理掉。催化燃烧脱附是利用催化燃烧分解有机废气后产生的热空气加热活性炭中被吸附的有机溶剂,使之达到溶剂的沸点,使有机溶剂从活性炭中脱附出来,并把经浓缩后的高浓度废气引入到催化燃烧装置中。在催化剂的作用下,有机性物质在~250℃的催化起燃温度下被氧化反应转化为无害的水和二氧化碳排入大气。

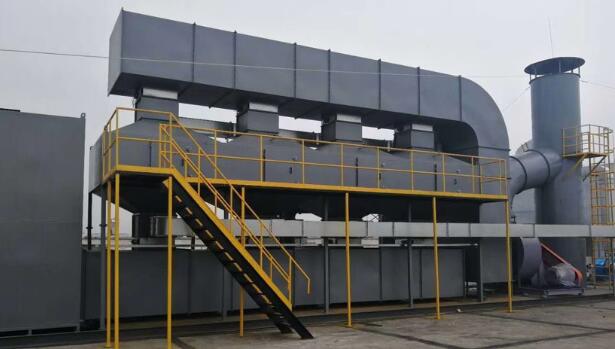

voc废气催化燃烧设备组成部分

由于此反应是一个化学反应过程,并非明火的燃烧,因此安全可靠,且能彻底解决脱附时的二次污染。活性炭吸附—催化燃烧脱附把两者的优点有机地结合起来。即先利用活性炭进行吸附浓缩,当活性炭吸附达到饱和时,利用电加热启动催化燃烧设备,并利用热空气加热活性炭吸附床,当催化燃烧反应床加热到~250℃,活性炭吸附床局部达到60~150℃时,从吸附床解吸出来的高浓度废气就可以在催化反应床中进行氧化反应。反应后的高温气体经换热器的换热,换热后的气体一部分回用送入活性炭吸附床进行脱附,另一部分排入大气。脱附出来的废气经换热器换热后温度迅速提高,降低了催化燃烧的启动电功率,从而使催化燃烧装置及脱附过程达到小功率运行。

voc废气催化燃烧设备都有那些组成部分

1、干式过滤器

为防止废气中的漆雾颗粒堵塞吸附填料(活性炭)从而影响其对有机物的吸附性能,须确保吸附处理系统的气源干净无尘。在进入活性炭吸附浓缩装置前必须对其进行深度的除尘预处理,以确保粉尘除尘效率达到99%以上。干式除尘器采用两级净化,一级中效,一级高效。两级干式过滤工艺,一级中效Z85,二级中效G95。

2、活性炭吸附箱

活性炭吸附箱是实现该喷漆废气达标排放的关键设备,选择性能优良的活性炭和设计合理的活性炭吸附装置尺寸至关重要。在本设备中采用新型模块化蜂窝状活性炭吸附材料,具有耐水的能力,其与粒(棒)状活性炭相比具有优势的热力学性能、低阻低耗、高吸附率等,极适用于大风量下使用,拥有优良的吸附性能,其结构为多孔蜂窝状,具有孔隙结构发达,比表面积大,流体阻力小等优点,该产品特别适用于大风量,低浓度工厂有机废气净化治理,如工厂的二甲苯、醋酸丁酯等有毒有害废气治理。

3、催化燃烧器

催化燃烧活性炭再生方法是:将脱附设备中的有机气体源通过引风机作用送入催化燃烧再生装置,首先通过除尘阻火器系统,然后进入换热器,再送入到加热室,通过加热装置,使气体达到燃烧反应温度,再通过催化床的作用,使有机气体分解成二氧化碳和水,高温洁净气体再进入换热器与低温脱附气体进行热交换,使脱附气体温度升高达到反应温度。脱附气体经过催化燃烧后去除率达到97%以上。

催化燃烧核心设备由换热器、催化床、电加热元件、阻火阻尘器和防爆装置等组成,阻火除尘器位于进气管道上,防爆装置设在主机的顶部。

4、阻火器

阻火器是阻止传播火焰(爆燃或爆轰)通过的装置,由阻火芯、阻火器外壳及附件构成,是阻止易燃气体火焰蔓延的安全装置。

燃烧所需要的必要条件之一就是要达到一定的温度,即着火点。低于着火点,燃烧就会停止。依照这一原理,只要将燃烧物质的温度降到其着火点以下,就可以阻止火焰的蔓延。当火焰通过阻火元件的许多细小通道之后将变成若干细小的火焰。设计阻火器内部的阻火元件时,则尽可能扩大细小火焰和通道壁的接触面积,强化传热,使火焰温度降到着火点以下,从而阻止火焰蔓延。

5、系统风机

引风机提供净化系统正常运行的动力,是必不可少的设备之一。通常风机采用后置式布置,风机后置式布置可以减少污染物质对风机腐蚀、净化设备在负压操作下布风均匀、废气无泄漏等优点。进风阀门采用法兰连接,相互之间具有足够的距离,便于阀门之间的管道安装及设备的维修和装拆。风机与进风管采用由补偿器柔性连接,以避免风机的正常震动影响风管及相关设备。
