沸石转轮吸附浓缩十RTO工艺先采用转轮吸附浓缩，降低了RTO设备废气处理量，使得RTO规模变小，降低了设备投资费用;尽管有机废气浓度比较低，但经浓缩后，有机废气浓度达到自持浓度以上，所以RTO除了首次开机预热需要消耗天然气(RTO辅助燃料)外，其他时间RTO辅助加热系统无需开启，同时脱附风热源来自于有机废气氧化释放的热能，系统运行费用低。沸石转轮浓缩—RTO净化系统采用PLC全自动化控制并配备液晶触摸显示屏。控制程序监视所有控制器、驱动器、压力开关、压力变送器、热电偶、限位开关、生产线连锁信号和仪表连锁信号。如发生任何异常，人机界面就会显示故障信息，然后通过程序控制采取适当动作，确保系统的安全。






采用三床式RTO。RTO蓄热式氧化炉，是在高温下将可燃废气氧化成对应的氧化物和水，从而净化废气，并回收废气分解时所释放出来的热量，废气分解效率达到99%以上，热回收效率达到95%以上。主体结构由燃烧室、陶瓷填料床和切换阀等组成。根据客户实际需求，选择不同的热能回收方式和切换阀方式。建设单位将调漆、喷涂废气收集后，经过滤除漆雾、吸附浓缩后，引入RTO进行焚烧处置。经焚烧处理后的废气通过换热后，废气高空排放。RTO可实现废气安全、稳定地焚烧，在工作过程中需定期鼓入新鲜空气用以维持燃烧，空气中的氮在高温条件下氧化会产生热力型氮氧化物。根据文献记载，热力型氮氧化物的生成量主要取决于温度，在相同条件下，氮氧化物的生成量随温度增高而增大，当温度低于1350℃时，几乎不生成热力型氮氧化物，建设项目RTO工作温度约为760℃~850℃，在此情况下，热力氧化器氮氧化物的产生量极少，因此建设项目废气处理系统内不设氮氧化物处理装置。



蓄热式焚烧炉的工作原理：将有机废气预热至760℃以上，在燃烧室加热升温至800℃左右，使废气中的碳、氢、氧元素氧化分解成为无害的CO2和H2O;氧化时的高温气体的热量被特制的陶瓷蓄热体“贮存”起来，用于预热新进入的有机废气。从而节省升温所需要的燃料消耗，降低运行成本。



1三级干式过滤器



三级干式漆雾过滤器能较完全地去除粉尘、漆雾，气体中0.5μm以上的尘净化效率≥98%。它的原理是通过材料纤维改变漆雾颗粒的惯性力方向从而将其从废气中分离出来，材料逐渐加密的多重纤维经增加撞击率，提高过滤效率。过滤时能有效通过不同过滤材料组合，利用材料空间容纳漆雾，达到更高的过滤效率是干式材料的特有性能。



当过滤系统压力达到设定报警值时，报警系统发出报警信号，报警信号接入中央控制室，提醒操作人员更换滤材。



2沸石转轮

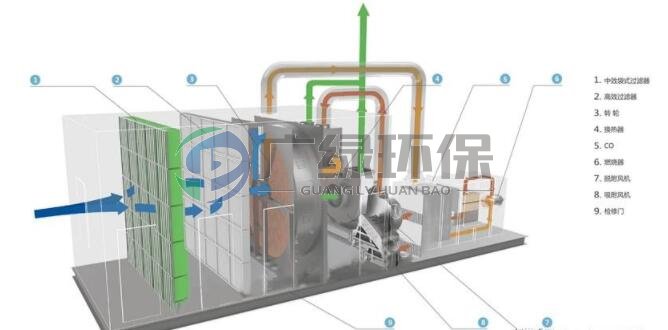

沸石浓缩转轮被分为吸附区、脱附区、冷却区三个功能区，沸石分子筛转轮在各个功能区域内连续运转。



在吸附区：废气通过前置的过滤器后，送至沸石分子筛转轮的吸附区。在吸附区(吸附区面积为S1)有机废气中的VOCs被沸石分子筛吸附，未被吸附的废气在吸附风机的带动下，直接排入烟囱达标排放。



在脱附区：沸石转轮上吸附的VOCs，在脱附区(脱附区面积为S2)被高温逆向脱附、浓缩，脱附温度约200℃，浓缩倍数一般为5~25倍。浓缩倍数：



n=(S1×V1)(/S2×V2)，其中S1/S2=10：1，V1/V2=(0.5~2.5)。脱附气在脱附风机的带动下进入RTO焚化系统。



在冷却区：为保证高的吸附效率，需对高温脱附后的转轮进行冷却。冷却空气冷却转轮吸附材后自身被预热，作为脱附气的源气，再与来自RTO燃烧室来的高温净化气换热，温度提升至180~200℃后逆向进入转轮脱附区进行高温脱附。



沸石分子筛转轮设备整体密闭，污染源主要为沸石分子筛更换产生的废沸石材料，但根据工程实际案例运营情况，吸附材料一般寿命在5年以上。
