随着国民经济的发展日趋工业化 , 工业生产对环境的污染问题越来越引起世界各国政府的重视。喷漆作1. 业是工业生产的一个重要环节 , 喷漆作业所产生的低浓度大风量的有机废气对环境的污染 , 也随着经济的发展而加剧。为了保护环境 , 减轻污染程度 , 各国政府分别制定了大量的法规规定工业生产过程中必须对其产生的污染物进行适当的处理。但是 , 传统的喷漆废气的处理 , 由于工艺落后 , 设备造价高 , 运行成本昂贵 , 很难被广大工业用户所接受。 HAC(Honeycomb Acti 2vated Carbon) 喷漆废气处理系统的开发和应用 , 为解决喷漆废气的处理工作提供了一条新的有效途径。

2. HAC 的特点

传统的吸附式废气处理设备均采用GAC ( Granular Aativated Carbon) 作为废气净化的吸附材料。它们通常采用过热蒸气解吸回收。由于吸附器和风阀需要承受过热蒸气的压力和废气废水的侵蚀 , 其床身通常由厚钢板焊接成圆筒形罐 , 设备重 , 体积大。再加上 GAC 吸附器本身的工作阻力大 , 通常相当于 HAC 的八倍左右 ,GAC 喷漆废气处理系统所配排气风机的运行功率大、噪音大。HAC 是由一定配比的吸附剂材料和粘接剂组成 , 经过一定的制备工艺形成独特的蜂窝状活性炭构造的吸附材料。它具有阻力小、结构合适、孔径分布合理、湿度影响小、吸附性能好的特点。采用 HAC 作为废气净化吸附材料的喷漆废气处理系统通常采用热风解吸 , 催化燃烧净化有机废气。这样 , 吸附器和风阀承受较低的风压 , 没有废水的侵蚀 , 可以用较薄的钢板制造。因此 ,HAC 喷漆废气

处理系统具有以下特点 :

1. 一次完成废气处理工作 , 无二次废水污染 ;

2.造价低 , 设备投资可降低 20 % ～30 %;

3.节省能源 , 运行费用可降低 30 % 左右 ;

4.重量轻 , 占地面积少 ;

5.设备制造、安装周期短 , 维修方便。

HAC 与 GAC 相比 , 在大风量、低浓度的废气净化处理作业中 , 有明显的优势 , 为喷漆废气处理系统的普及推广应用提供了一条新途径。

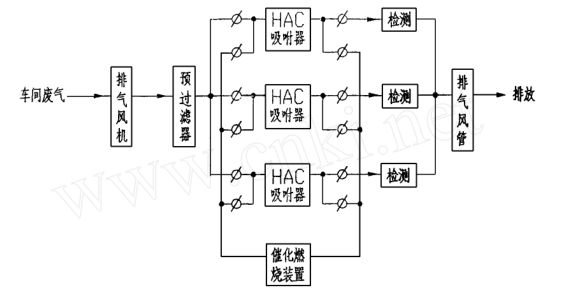

3. HAC 喷漆废气处理系统的原理HAC 喷漆废处理系统的工艺流程如图

1 所示。

　　车间的喷漆废气通过排气风机进入废气处理系统 , 废气首先经过过滤器 , 除去废气中残余的漆雾、废漆渣和灰尘 , 然后进入 HAC吸附器。废气中的有机溶剂经过 HAC 吸附后 , 符合环保法规要求的废气由排气风管排入大气。当排气风管内安装的检测装置感应到排入大气的废气的有机溶剂含量达到某一

设定值时 , 电探系统控制该吸附器两端的主风阀关闭再生阀门打开 , 催化燃烧机启动 , 进行热风反向解吸 , 使 HAC 再生。解吸产生的高浓度废气 , 由催化燃烧机所配的小风机引入机体内 , 其中有机溶剂在(250～450)℃条件下 , 经过催化燃烧后变成二氧化碳和水。燃烧产生的热量补充至再生热化燃烧后变成二氧碳和水。燃烧产生的热量补充至再生热空气中 , 从而节省部分再生加热电能。经过解吸再生的 HAC 吸附器 , 冷却后再次投入使用。通常每组设备应配备两台或多台HAC 吸附器 , 工作时 , 一台处于解吸状态 , 其余处于正常使用工作状态。

4. HAC 喷漆废气处理系统的设备组成及作用HAC 喷漆废气处理系统一般由预过滤器、风阀、吸附器、催化燃烧装置、排风机、电器监测控制系统及风管等组成。预过滤器的主要作用是减少车间喷漆废气中的剩余油漆、漆渣和空气中的灰尘等进入吸附系统 , 以保证 HAC 不被污染、堵塞而提前失效。

风阀的作用是控制出入HAC 吸附的废气或解吸热空气。它按照电器监测控制系统的指令运作。

HAC 吸附器的作用是吸附废气中有机溶剂 , 使其含量降至环保规定排放标准以内。当 HAC 吸附器吸附有机溶剂到一定程度时 , 排放废气中的有机溶剂含量将上升到接近环保规定排放标准含量。这时 , 该吸附器就必须通过主风阀的关闭而退出工作 , 并进行解吸再生。再生过程完成后 , 通过主风阀的开通再次投入正常工作。

催化燃烧装置的主要作用是再生 HAC吸附器 , 并将解吸产生的高浓度有机废气在催化剂作用下燃烧净化。有机废气的燃烧热被利用于解吸工作 , 从而节省了解吸工作所需的电能。排气风机的作用主要是克服废气在HAC 喷漆废气净化系统中运行的阻力。

电器监测控制系统主要是对废气排放状况进行监测 , 并按照规定程序控制风机、风阀动作和 HAC 吸附器的解吸工作 , 保证系统按流程有序工作 , 同时 , 对异常情况进行保护和报警。
